ZF 8HP TCU (BMW/JLR/VAG/Tank)

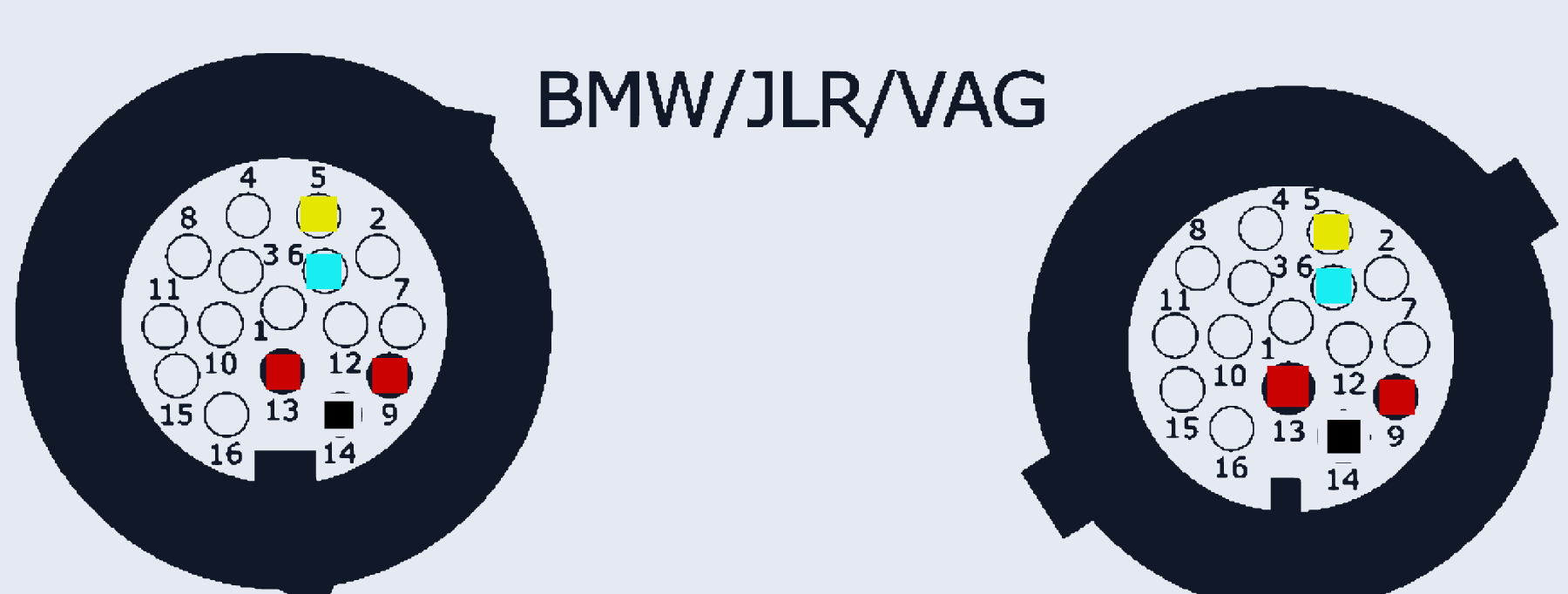

ZF8HP · разъём Type1/Type2 (16-pin, круглый)
Ставился на: Audi · BMW · Jaguar · Land Rover · SEAT · Skoda · Tank · Volkswagen
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | 9, 13 | |
| GND (масса) | 14 | |
| CAN-Low | 6 | Вариант BMW (картинка, module96 подтверждает CAN-L=6). JLR: CAN-L=12 — тот же физический разъём. Tank/VAG: CAN-L=3. VAG(0CM/0DR/0BK/0BL/0D5/0D6): CAN-L=12 |
| CAN-High | 5 | Вариант BMW (картинка, module96 подтверждает CAN-H=5). JLR: CAN-H=7 — тот же физический разъём. Tank/VAG: CAN-H=4. VAG(0CM/0DR/0BK/0BL/0D5/0D6): CAN-H=7 |
Подключали этот блок по этой схеме?
Если всё сошлось — подтвердите. Когда схему подтвердят 3 человека и не будет сообщений об ошибке, она получит отметку «Проверено». Голосуют зарегистрированные пользователи с подтверждённой почтой.
