6HPxx Bosch TCU (BMW/JLR/VAG)
ZF6HP · разъём Type1/Type2 (16-pin, круглый)
Ставился на: Audi · BMW · Jaguar · Land Rover · SEAT · Skoda · Volkswagen
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | 9, 14 | |
| GND (масса) | 13, 16 | |
| K-line | 3 | |
| CAN-Low | 2 | Not used |
| CAN-High | 6 | Not used |

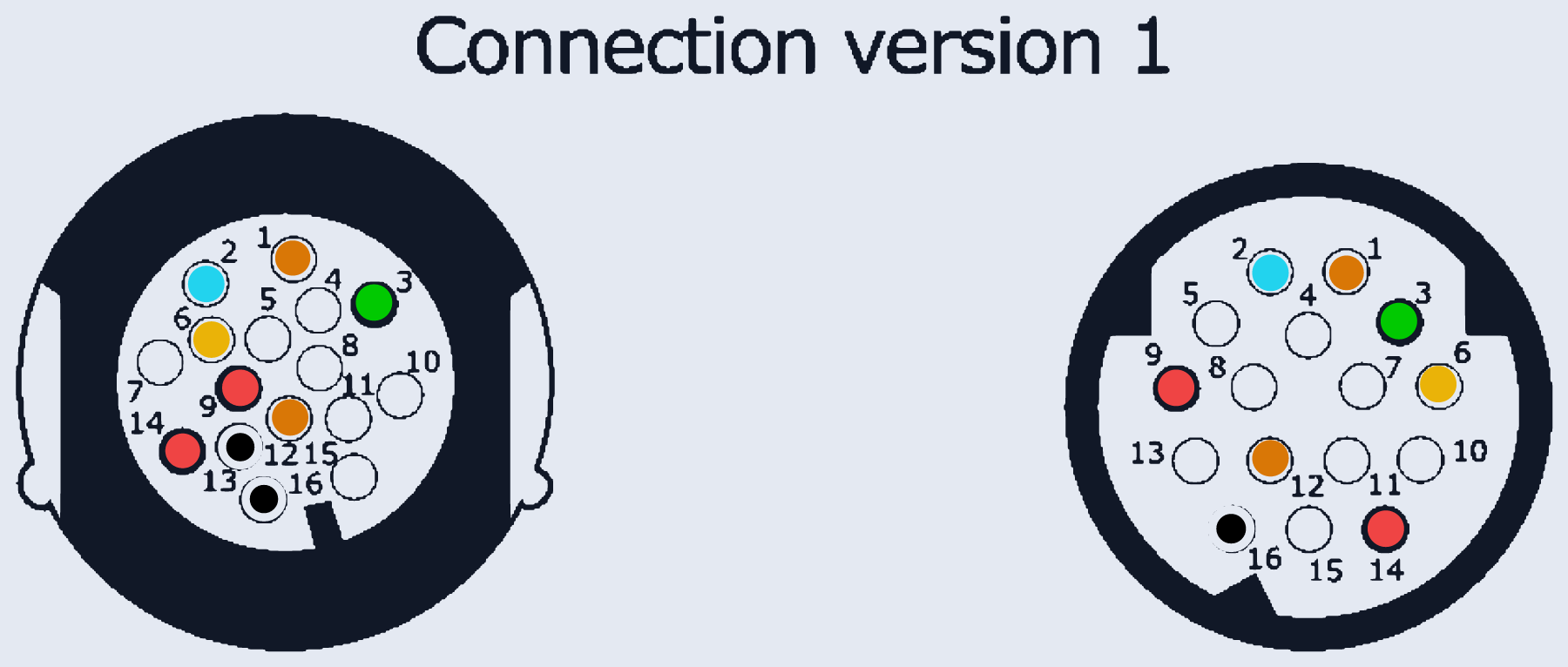

| GPT (общий/generic) | 1, 12 | Connection version 1 (картинка). Version 2: GPT=1,6. Version 3: GPT=1 + дополнительный физический разъём GPT2 на позиционере переключения передач (Position switch) — требуется снять крышку разъёма позиционера |
