Denso SH72546 (Volvo)

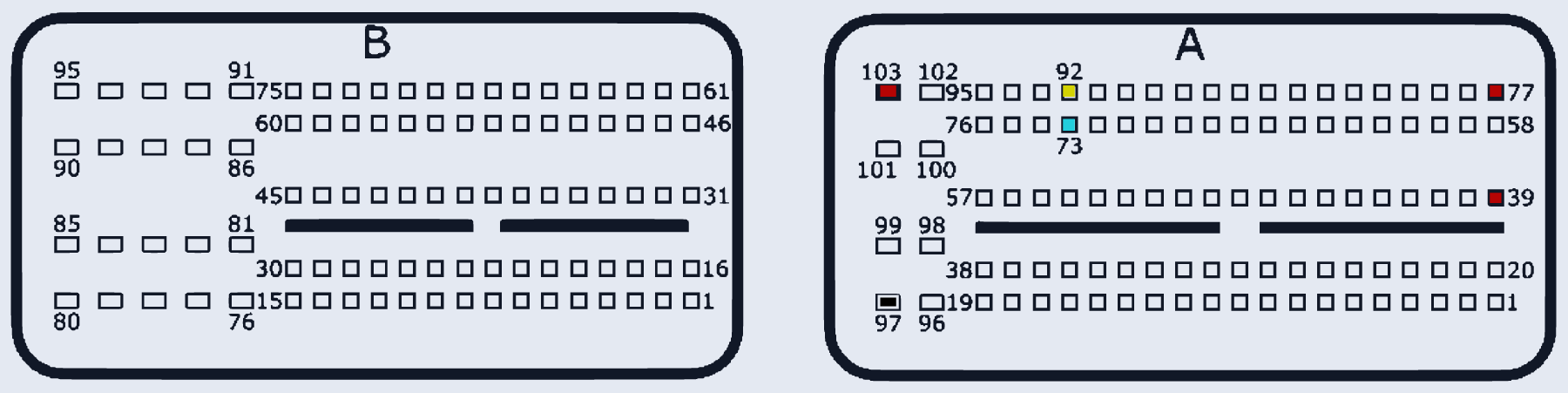

VOLVO_SH72546 · MCU SH72546 · разъём A/B
Ставился на: Volvo
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | A:103, A:77, A:39 | |
| GND (масса) | A:97 | |
| CAN-Low | A:73 | |
| CAN-High | A:92 |
Подключали этот блок по этой схеме?
Если всё сошлось — подтвердите. Когда схему подтвердят 3 человека и не будет сообщений об ошибке, она получит отметку «Проверено». Голосуют зарегистрированные пользователи с подтверждённой почтой.
