Denso SH72543 (Volvo)

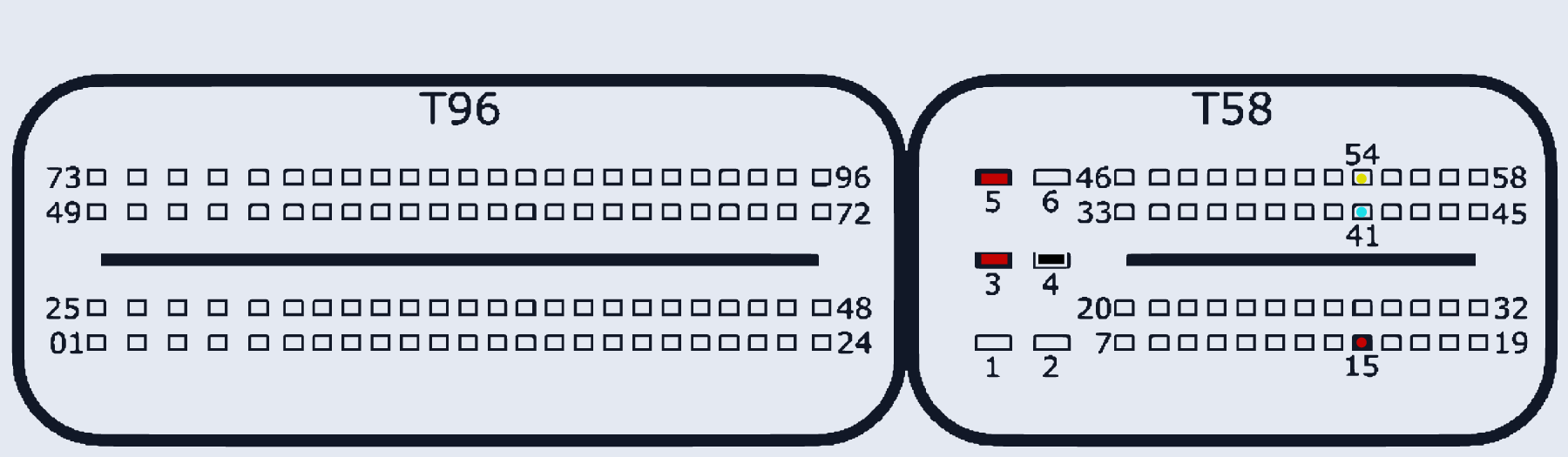

VOLVO_SH72543 · MCU SH72543 · разъём T96/T58
Ставился на: Volvo
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T58:5, T58:3, T58:15 | Базовая версия (картинка). MB279700-9500: +12V=T58:5,16. MB279700-9560: +12V=T58:5,15 |
| GND (масса) | T58:4 | Базовая версия. MB279700-9500: GND=T58:6. MB279700-9560: GND=T58:2 |
| CAN-Low | T58:41 | Базовая версия. MB279700-9500: CAN-L=T58:41 (тот же). MB279700-9560: CAN-L=T58:44 |
| CAN-High | T58:54 | Базовая версия. MB279700-9500: CAN-H=T58:54 (тот же). MB279700-9560: CAN-H=T58:57 |
