VL381 (0AW) TCU (Audi)

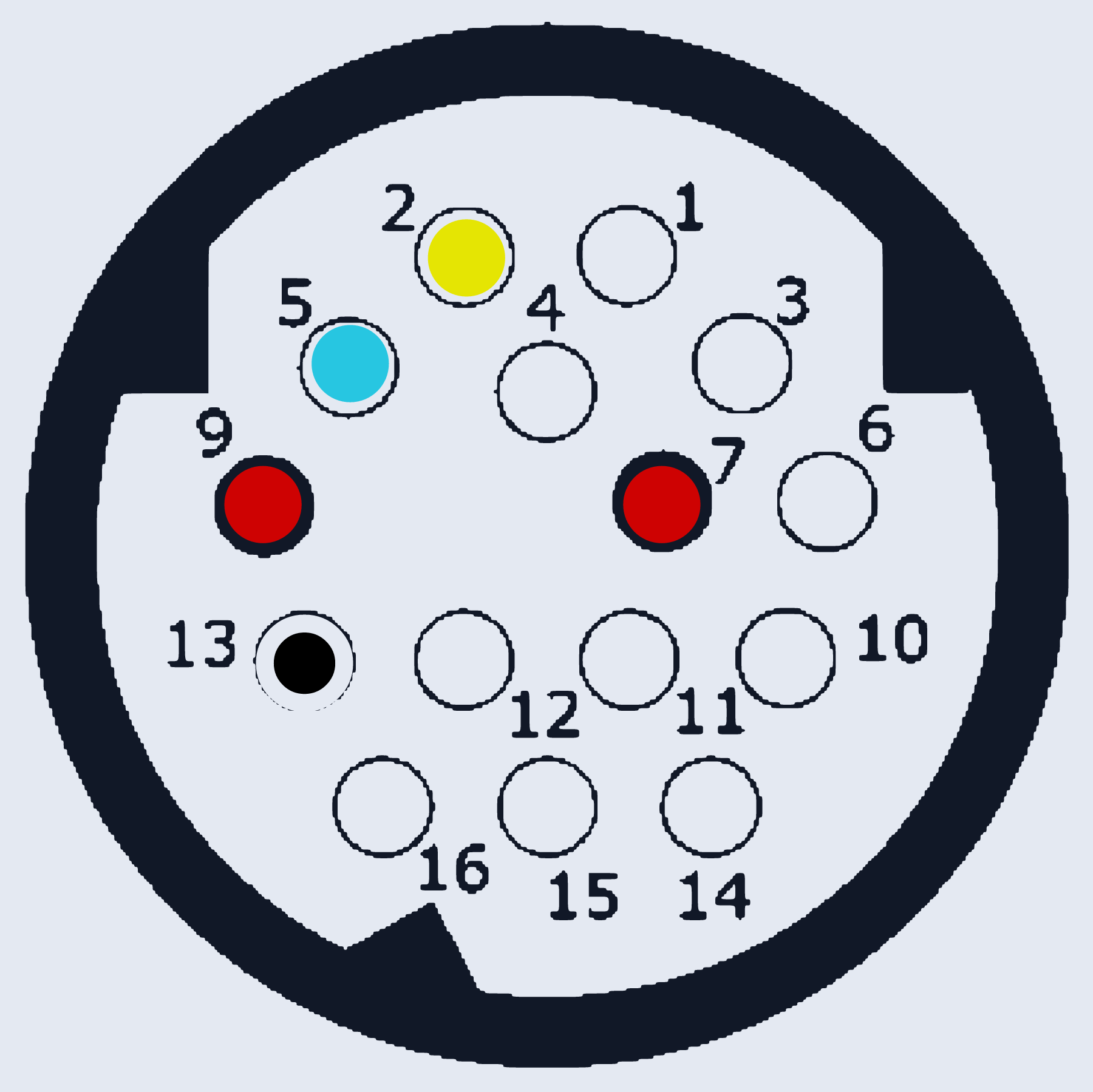

VL381_0AW_TCU · разъём T1
Ставился на: Audi
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | 9, 7 | |
| GND (масса) | 13 | |
| CAN-Low | 5 | |
| CAN-High | 2 |
