VL300 (01J) TCU (Audi)

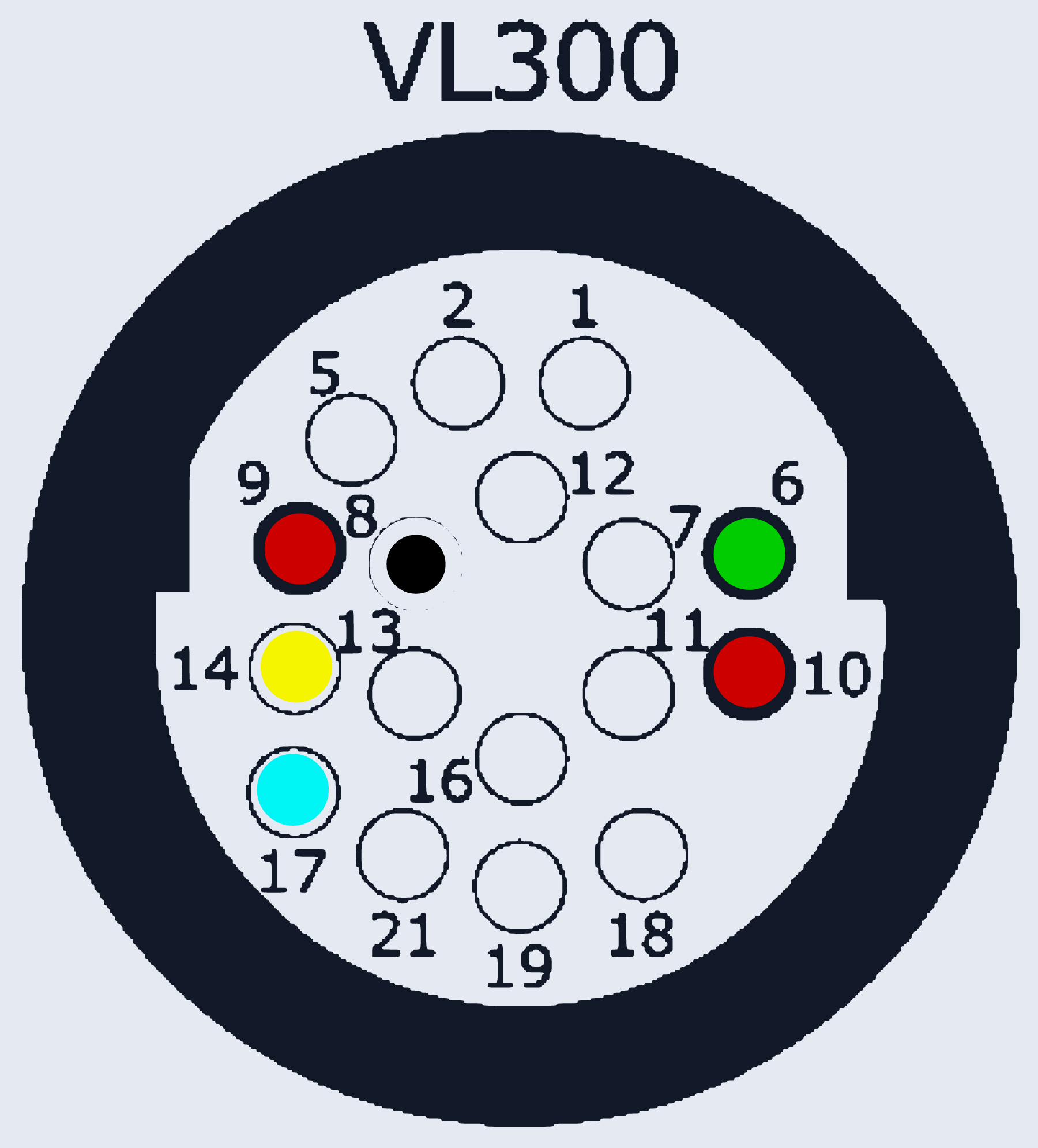

VL300_01J_TCU · разъём T1
Ставился на: Audi
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | 9, 10 | |
| GND (масса) | 8 | |
| K-Line | 6 | |
| CAN-Low | 17 | |
| CAN-High | 14 |
