VGS-FDCT/VGS2-FDCT TCU (Mercedes-Benz)

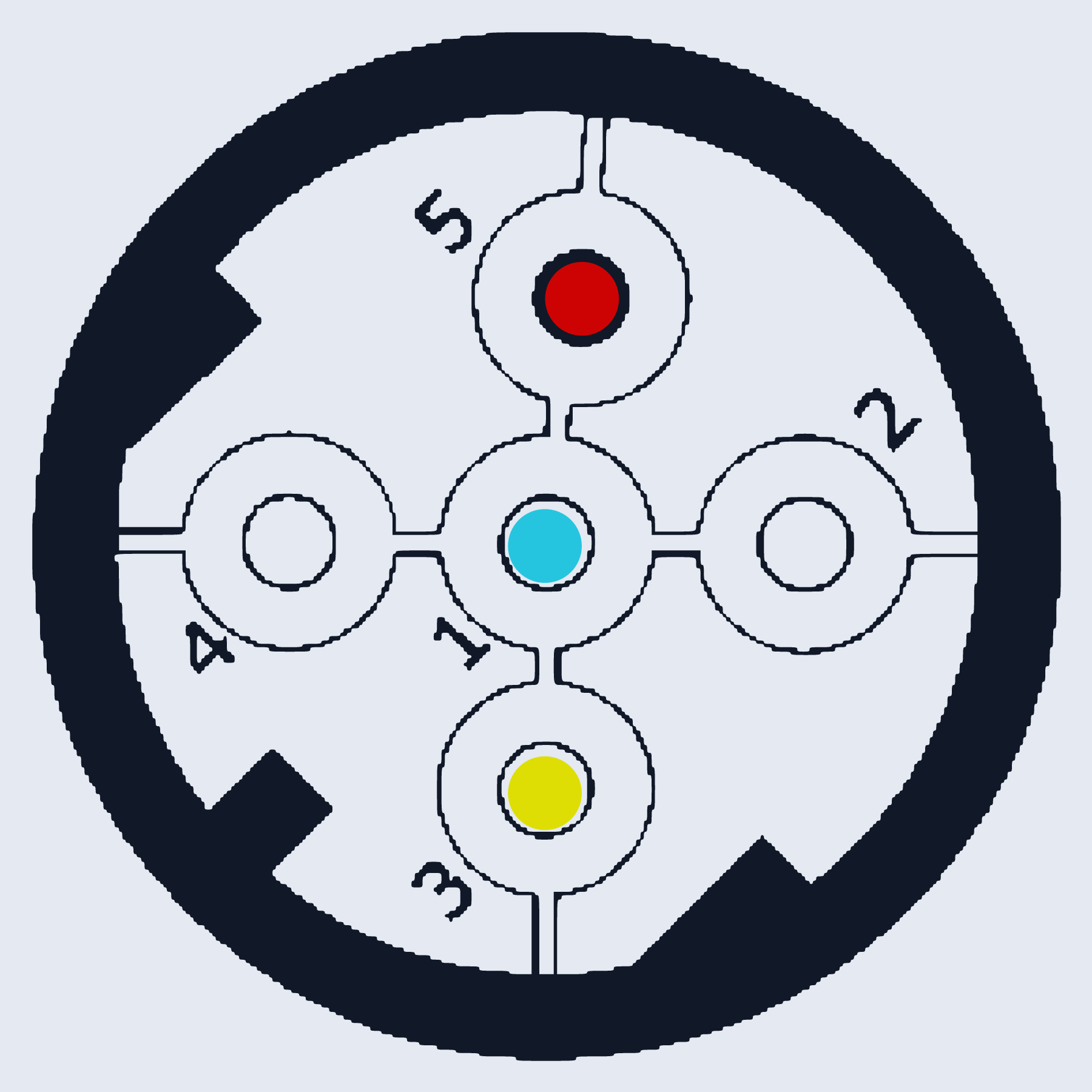

VGS_FDCT_VGS2_FDCT_TCU · разъём T1
Ставился на: Mercedes-Benz
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | 5 | |
| GND (масса) | корпус (CASE) | |
| CAN-Low | 1 | |
| CAN-High | 3 |
