V30 (01J) TCU (Audi)

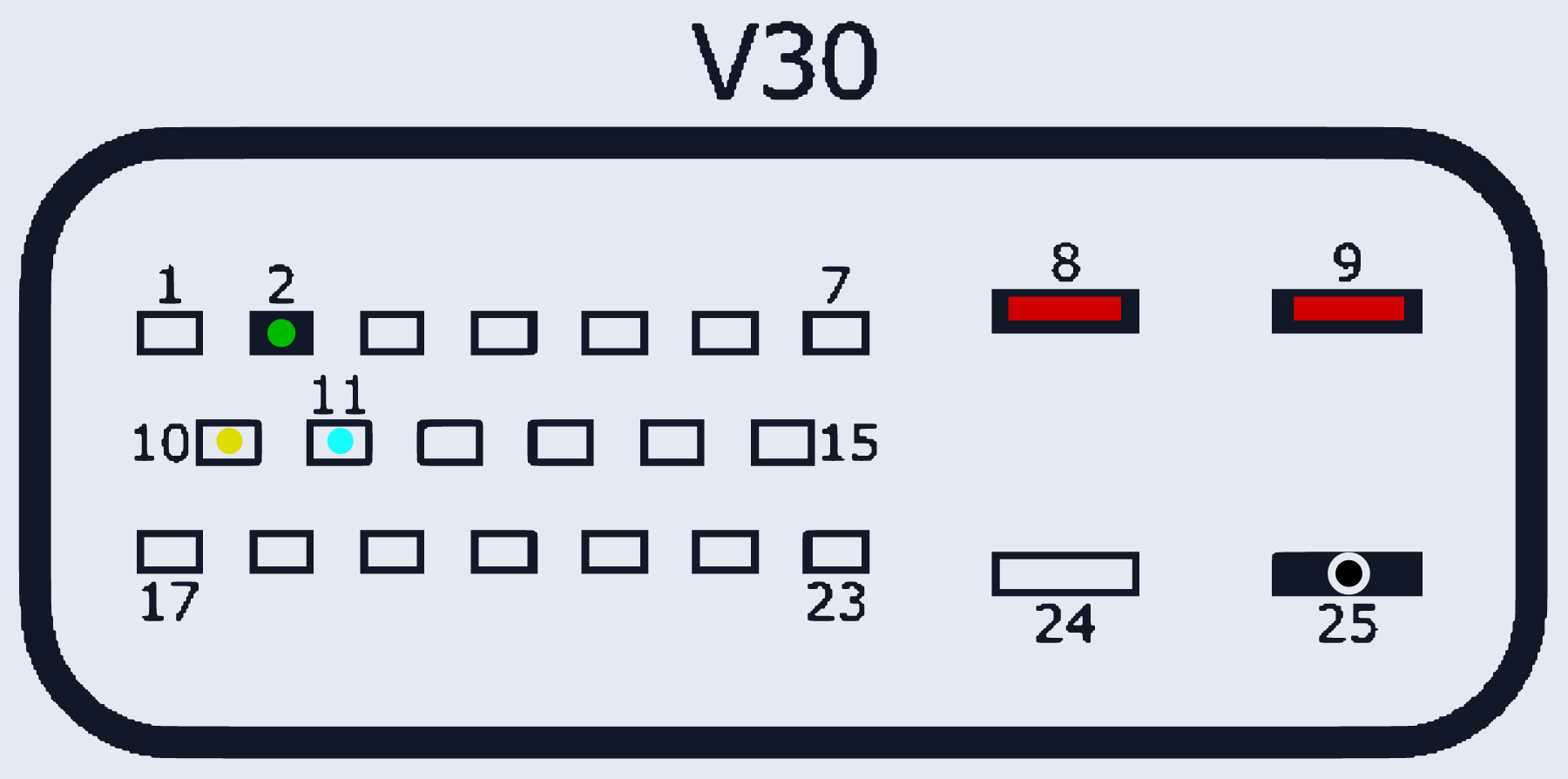

V30_01J_TCU · разъём T1
Ставился на: Audi
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | 8, 9 | |
| GND (масса) | 25 | |
| K-Line | 2 | |
| CAN-Low | 11 | |
| CAN-High | 10 |
