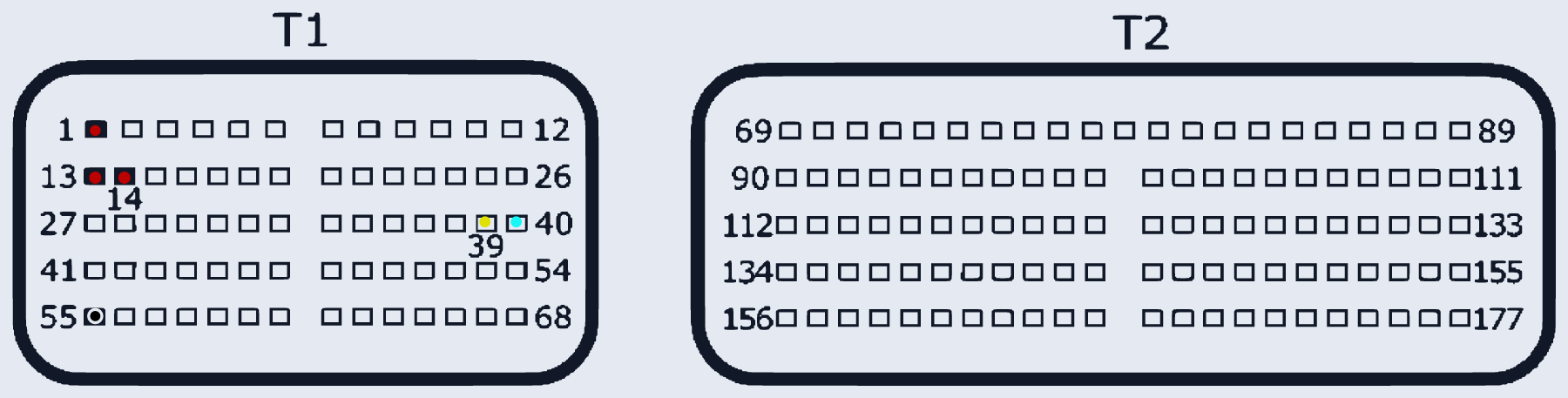

Denso SH72531 (Daihatsu/Toyota, Type1)
TOYOTA_SH72531_T1T2 · MCU SH72531 · разъём T1/T2
Ставился на: Daihatsu · Toyota
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T1:1, T1:13, T1:14 | |
| GND (масса) | T1:55 | |
| CAN-Low | T1:40 | |
| CAN-High | T1:39 |
Подключали этот блок по этой схеме?
Если всё сошлось — подтвердите. Когда схему подтвердят 3 человека и не будет сообщений об ошибке, она получит отметку «Проверено». Голосуют зарегистрированные пользователи с подтверждённой почтой.
