Denso SH72531 (Daihatsu/Toyota, Type2)

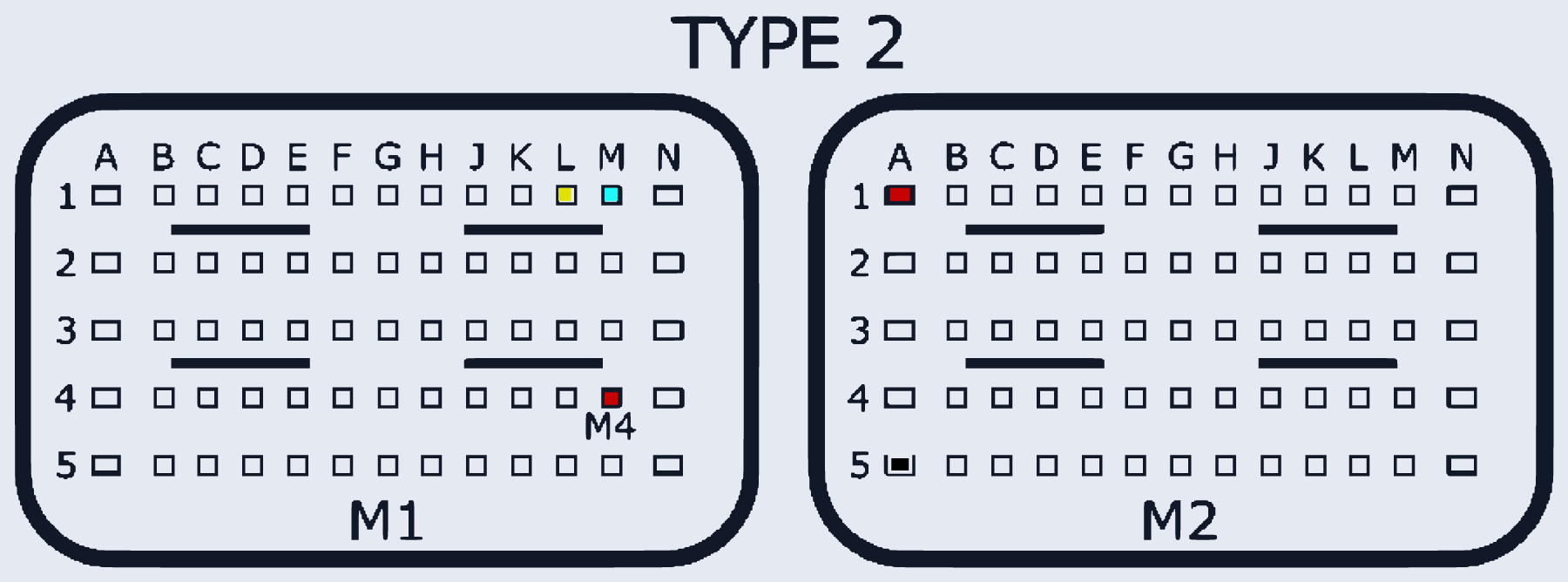

TOYOTA_SH72531_M1M2 · MCU SH72531 · разъём M1/M2
Ставился на: Daihatsu · Toyota
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | M1:M4, M2:A1 | |
| GND (масса) | M2:A5 | |
| CAN-Low | M1:M1 | |
| CAN-High | M1:L1 |
