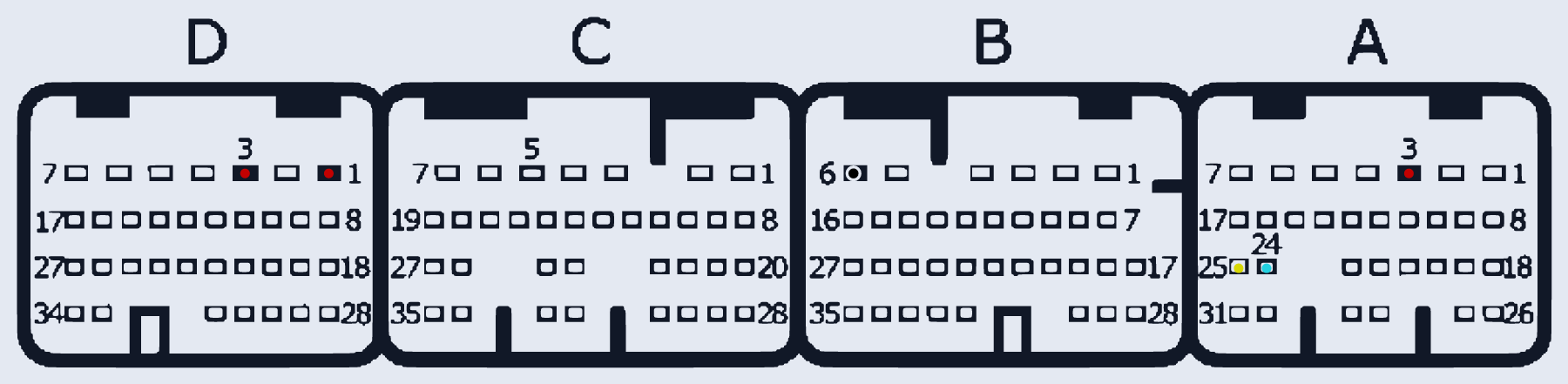

Toyota/Lexus HV Control (Hybrid Vehicle Control Unit, D-A)
TOYOTA_HV_CONTROL · разъём D-A
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | A:3, D:1, D:3 | |
| GND (масса) | B:6 | |
| CAN-Low | A:24 | |
| CAN-High | A:25 | |
| BOOT | C:5 |
