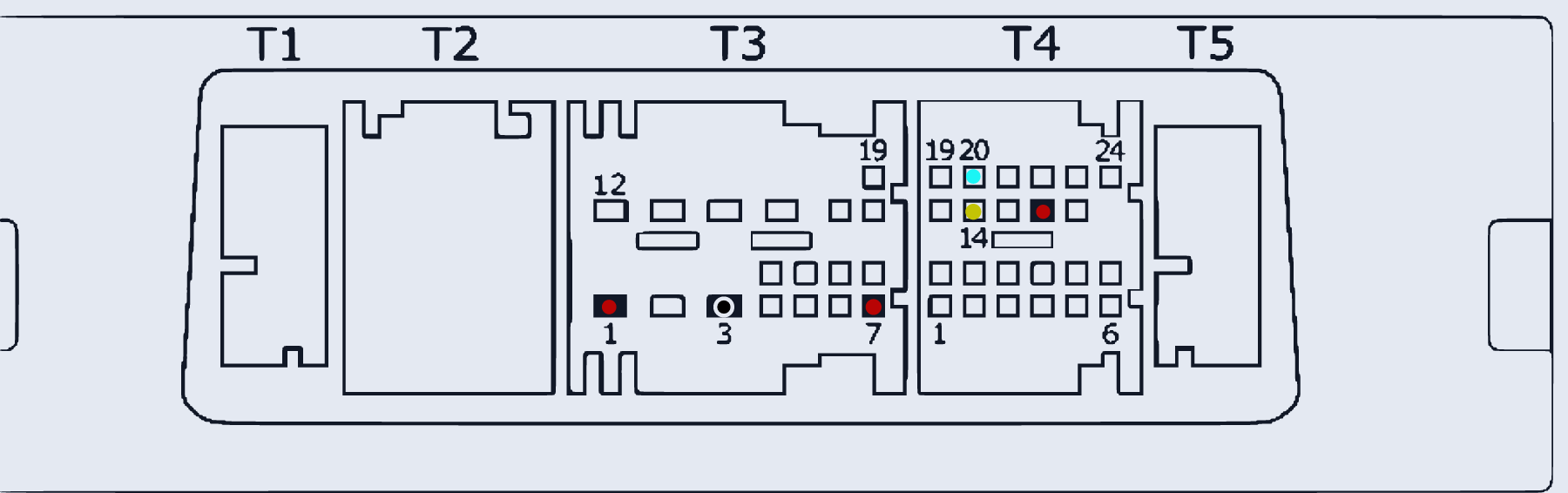

GA6F21WA TCU (version 2, T1-T5 letter-grid)
TCU_GA6F21WA_V2 · разъём T1
Ставился на: Mini
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T3:1, T3:7, T4:16 | |
| GND (масса) | T3:3 | |
| CAN-Low | T4:20 | |
| CAN-High | T4:14 |
