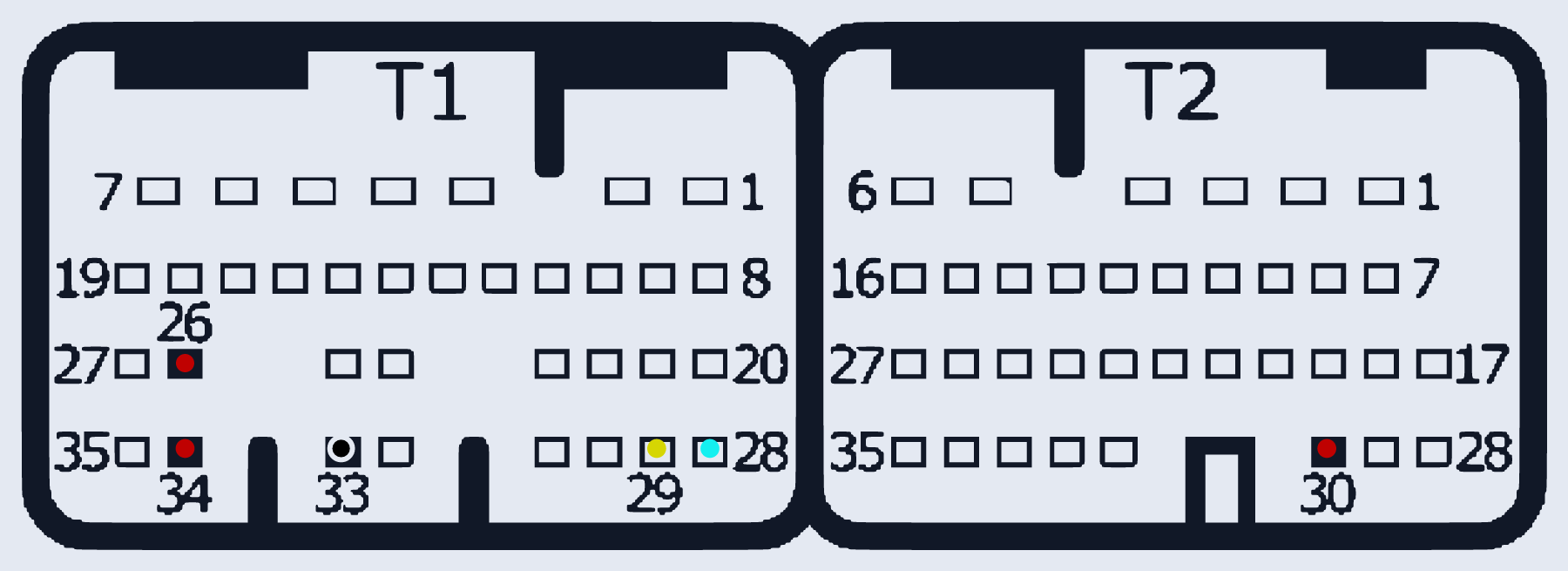

GA6F21WA / TX6A8GD90A TCU (version 1, T1/T2) (Mini/Subaru)
TCU_GA6F21WA_V1 · разъём T1
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T1:26, T1:34, T2:30 | |
| GND (масса) | T1:33 | |
| CAN-Low | T1:28 | |
| CAN-High | T1:29 |
Подключали этот блок по этой схеме?
Если всё сошлось — подтвердите. Когда схему подтвердят 3 человека и не будет сообщений об ошибке, она получит отметку «Проверено». Голосуют зарегистрированные пользователи с подтверждённой почтой.
