GA6F21AW/GA8F22AW/GA8G45AW/AWF8F35/AxN8/TG-81SC TCU (BMW/MINI)

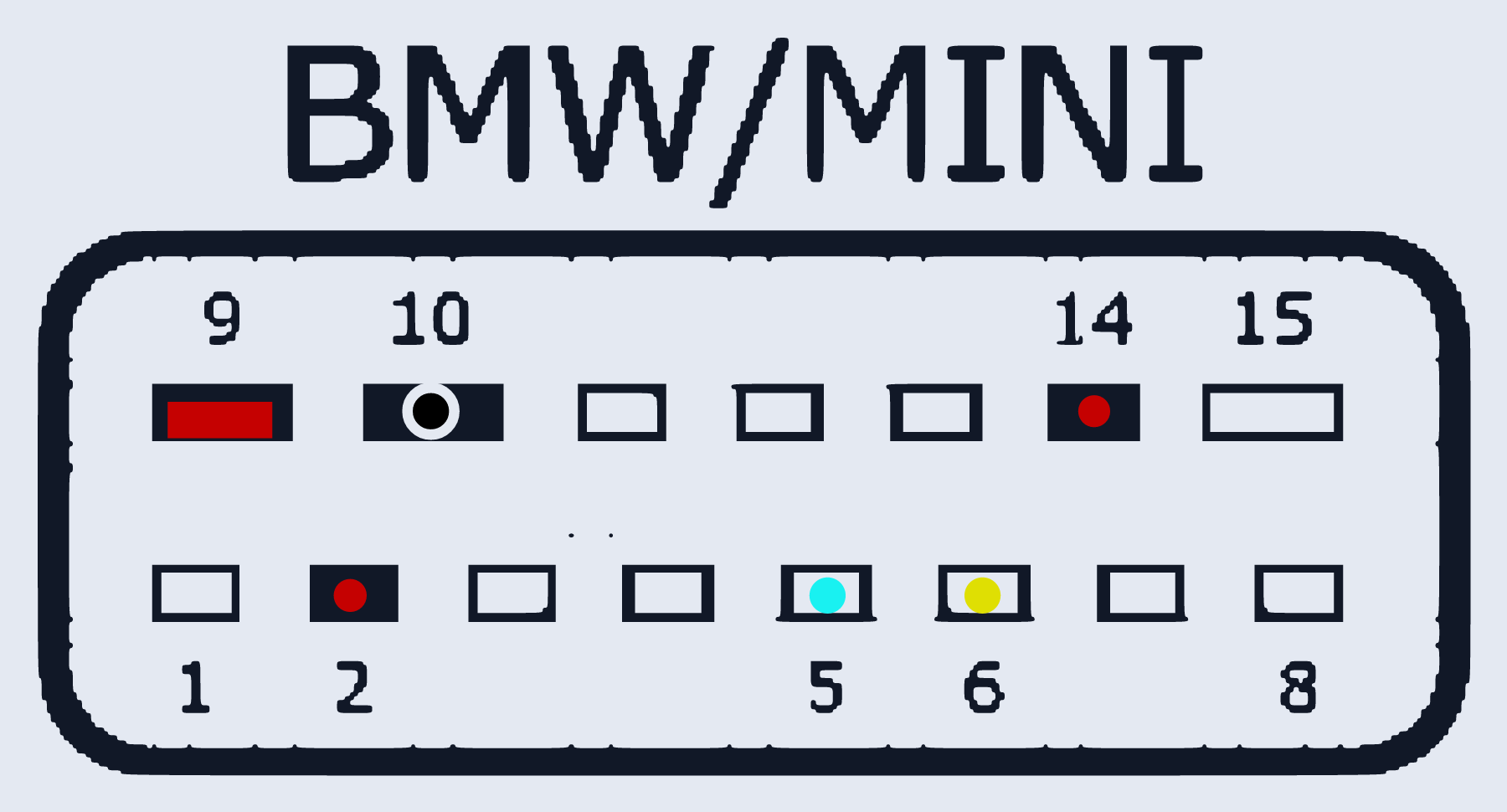

TCU_GA6F21AW_BMW · разъём T1
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | 2, 9, 14 | |
| GND (масса) | 10 | |
| CAN-Low | 5 | |
| CAN-High | 6 |
