AQ250/AQ300/AQ450/AL750/AL1000 TCU

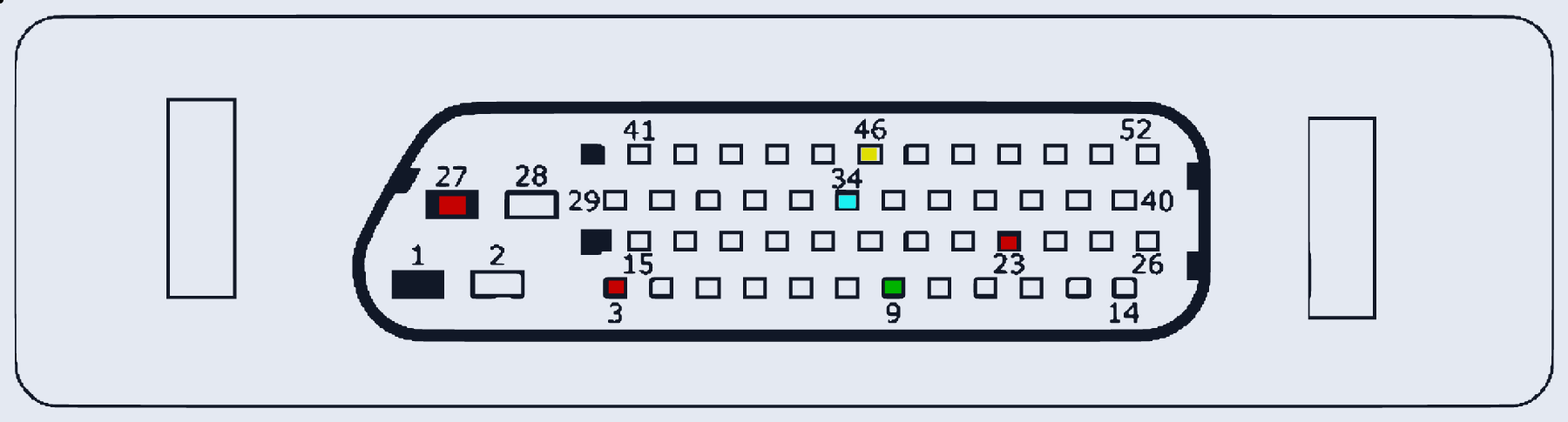

TCU_AQ250 · разъём T1
Ставился на: Audi · SEAT · Skoda · Volkswagen
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | 3, 23, 27 | |
| GND (масса) | 1 | |
| CAN-Low | 34 | |
| CAN-High | 46 | |
| K-Line | 9 | Not Used |
Подключали этот блок по этой схеме?
Если всё сошлось — подтвердите. Когда схему подтвердят 3 человека и не будет сообщений об ошибке, она получит отметку «Проверено». Голосуют зарегистрированные пользователи с подтверждённой почтой.
