09G/09D/0C8/09S/09P TCU

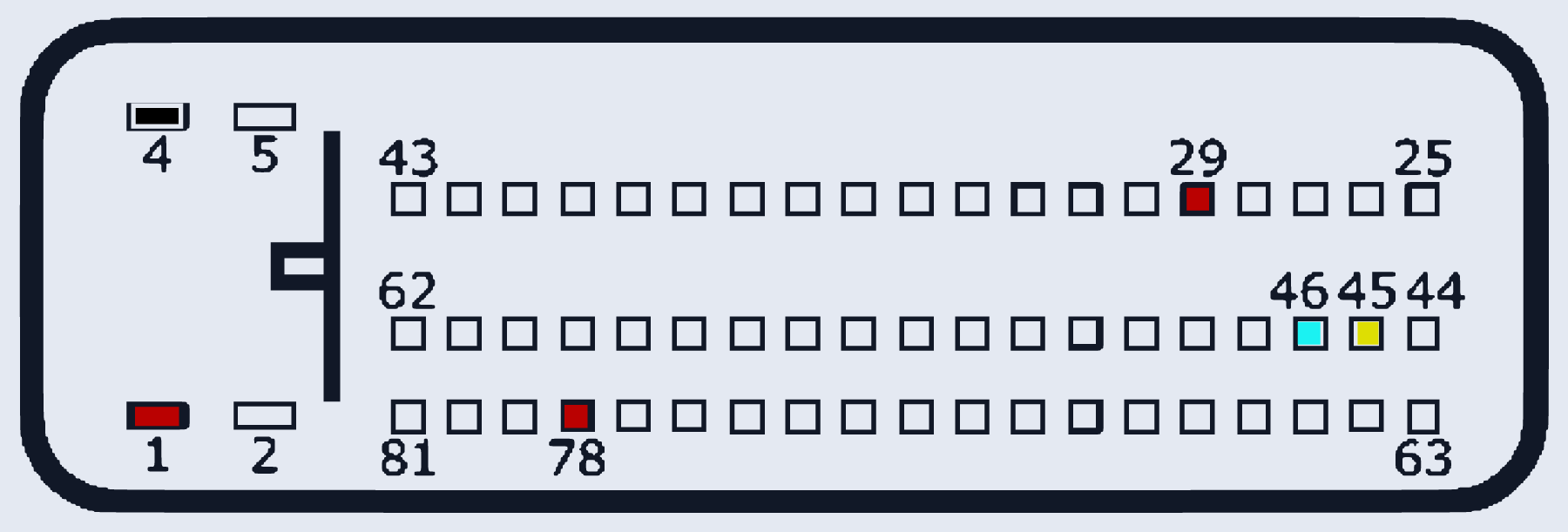

TCU_09G · разъём T1
Ставился на: Audi · SEAT · Skoda · Volkswagen
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | 1, 29, 78 | |
| GND (масса) | 4 | |
| CAN-Low | 46 | |
| CAN-High | 45 |
