Kia/Hyundai TC14 TCU (A5SR1/A5SR2/A6GF1)

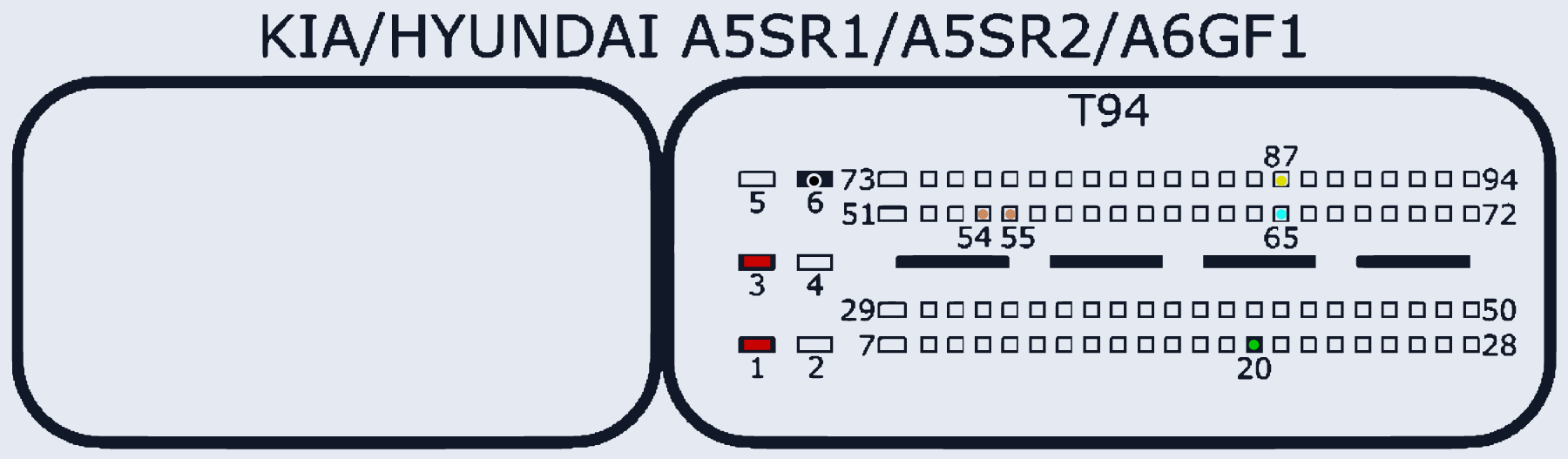

TC14_TCU · разъём T94
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T94:1, T94:3 | |
| GND (масса) | T94:6 | |
| CAN-Low | T94:65 | Not used |
| CAN-High | T94:87 | Not used |
| K-line | T94:20 | |
| GPT (общий/generic) | T94:54, T94:55 |
