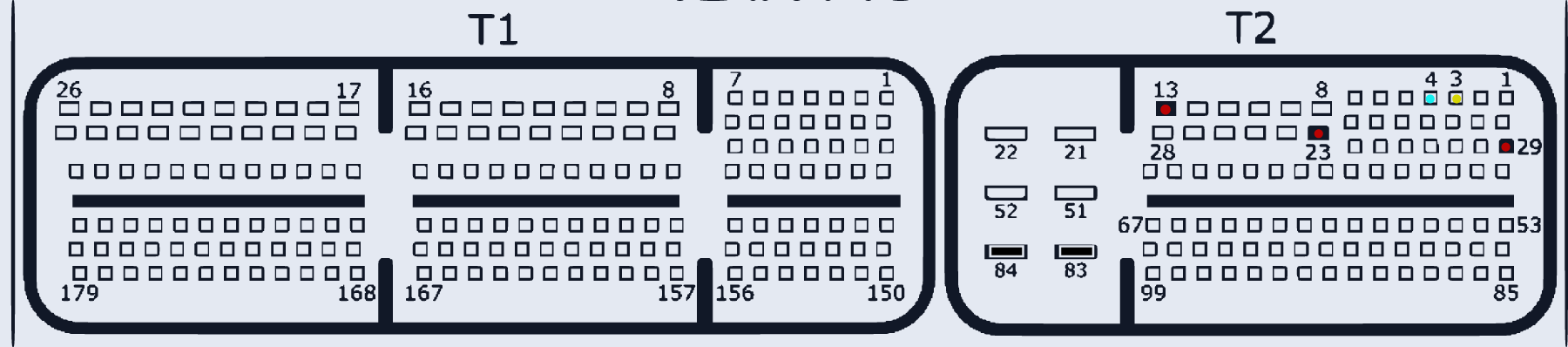

T24A-FTS (separate connector)
T24A_FTS · разъём T1/T2/T3
Ставился на: Lexus: LM, NX, RX, TX · Toyota: 4Runner, Alphard, Crown, Grand Highlander, Highlander, Land Cruiser Prado, Tacoma, Vellfire
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T2:13, T2:23, T2:29 | |
| GND (масса) | T2:83, T2:84 | |
| CAN-Low | T2:4 | |
| CAN-High | T2:3 |
Подключали этот блок по этой схеме?
Если всё сошлось — подтвердите. Когда схему подтвердят 3 человека и не будет сообщений об ошибке, она получит отметку «Проверено». Голосуют зарегистрированные пользователи с подтверждённой почтой.
