7DCT (TCU-C6) TCU (SWM)

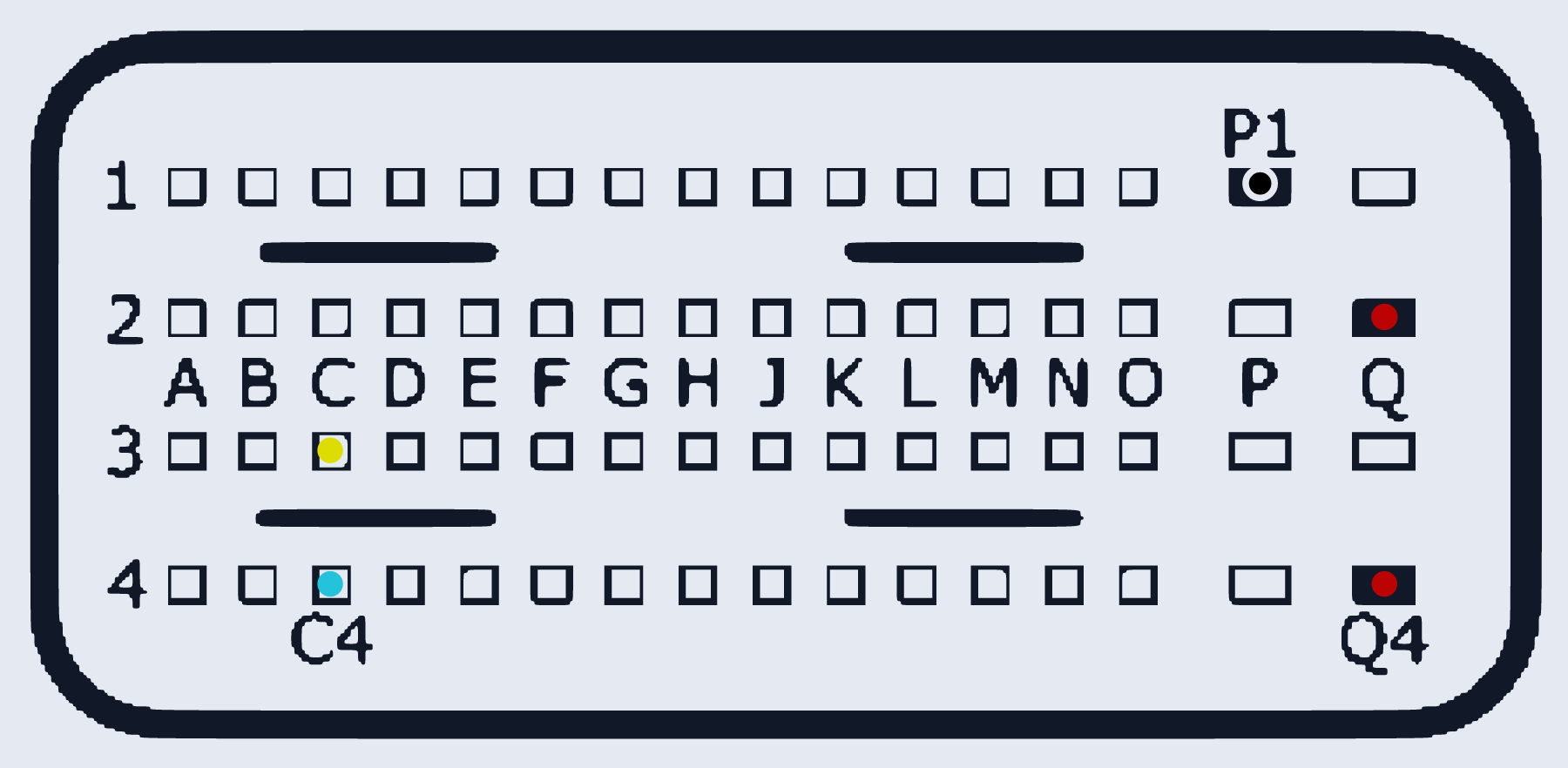

SWM_7DCT_TCU_C6 · разъём single-body letter-grid
Ставился на: SWM
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | Q2, Q4 | |
| GND (масса) | P1 | |
| CAN-Low | C4 | |
| CAN-High | C3 |
Подключали этот блок по этой схеме?
Если всё сошлось — подтвердите. Когда схему подтвердят 3 человека и не будет сообщений об ошибке, она получит отметку «Проверено». Голосуют зарегистрированные пользователи с подтверждённой почтой.
