Denso SH72530 (Suzuki, Type2)

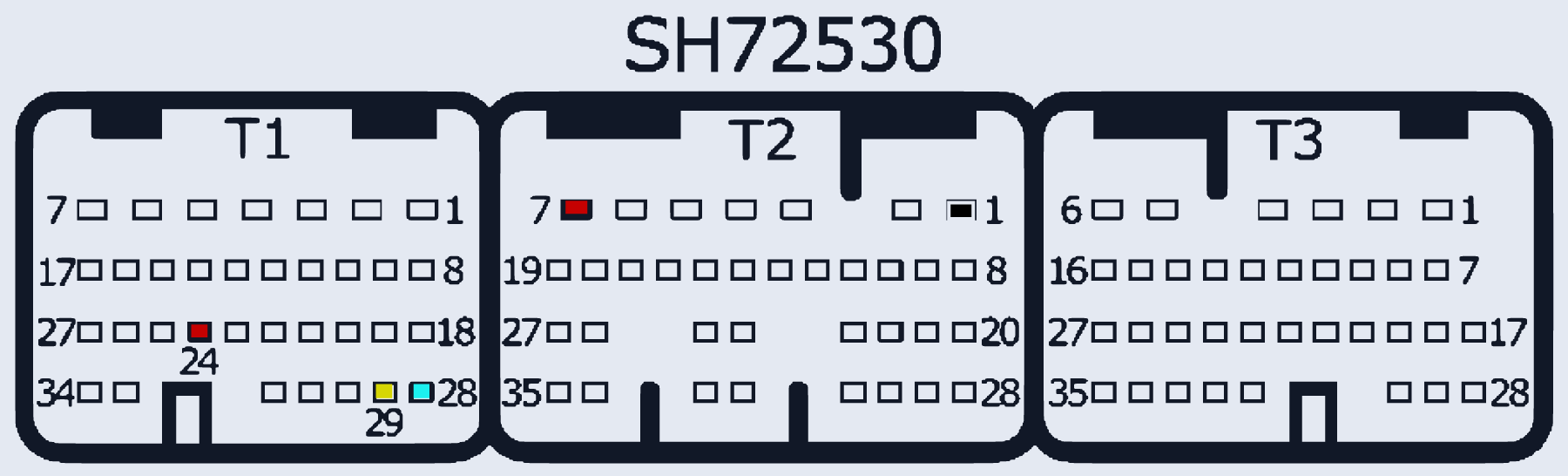

SUZUKI_SH72530_T1T2T3 · MCU SH72530 · разъём T1/T2/T3
Ставился на: Suzuki
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T1:24, T2:7 | |
| GND (масса) | T2:1 | |
| CAN-Low | T1:28 | |
| CAN-High | T1:29 |
