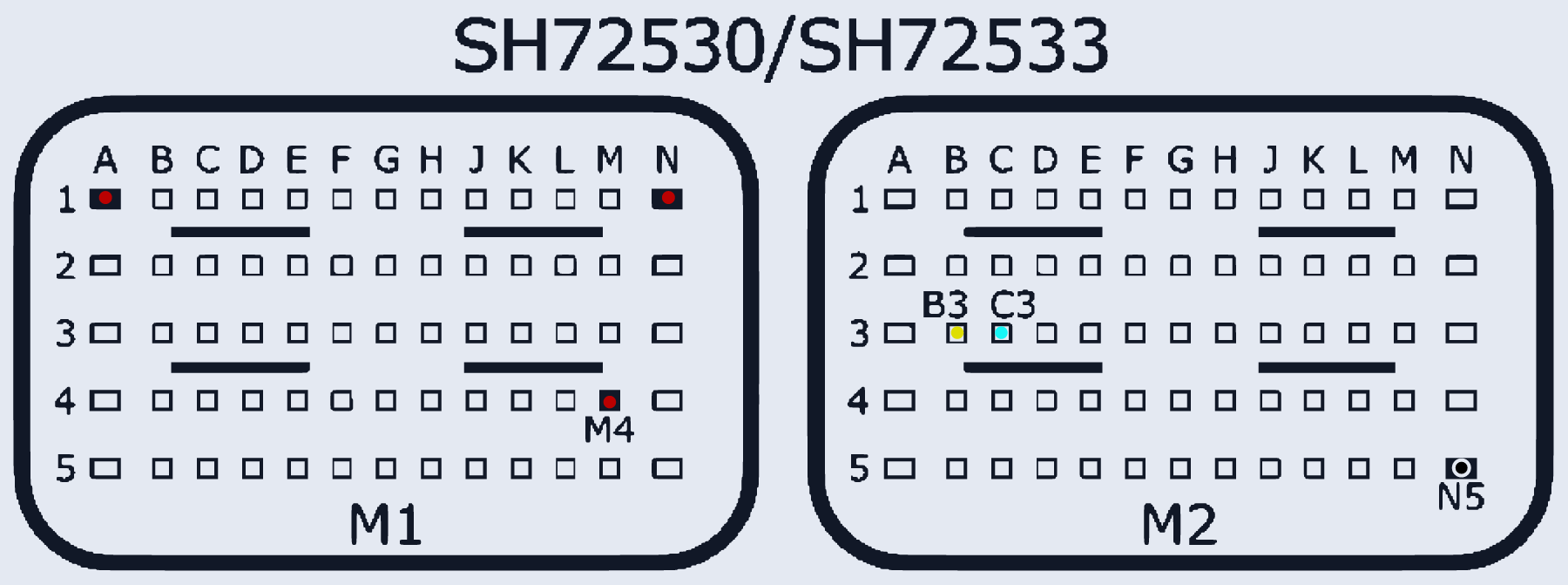

Denso SH72530/SH72533 (Suzuki, Type1)
SUZUKI_SH72530_SH72533_M1M2 · MCU SH72530/SH72533 · разъём M1/M2
Ставился на: Suzuki
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | M1:A1, M1:N1, M1:M4 | |
| GND (масса) | M2:N5 | |
| CAN-Low | M2:C3 | |
| CAN-High | M2:B3 |
