Suzuki MH8305F

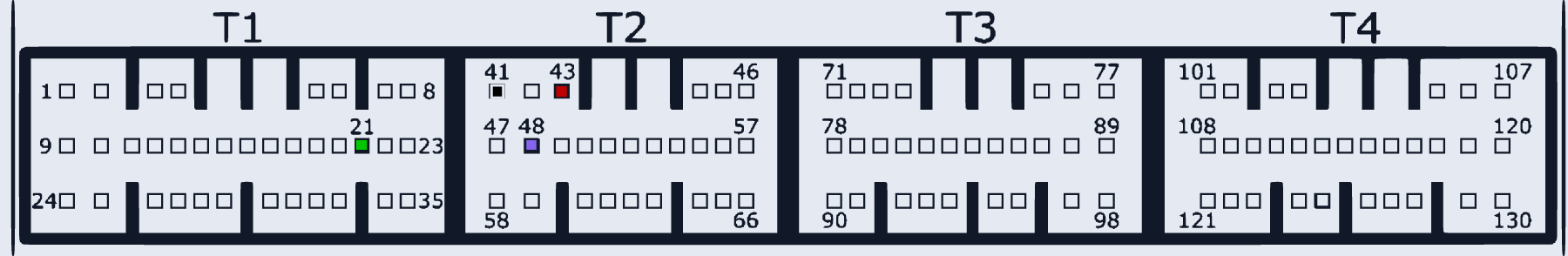

SUZUKI_MH8305F · разъём T1
Ставился на: Suzuki
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T2:43 | |
| GND (масса) | T2:41 | |
| Vpp | T2:48 | |
| K-Line | T1:21 |
