Suzuki MH8115F

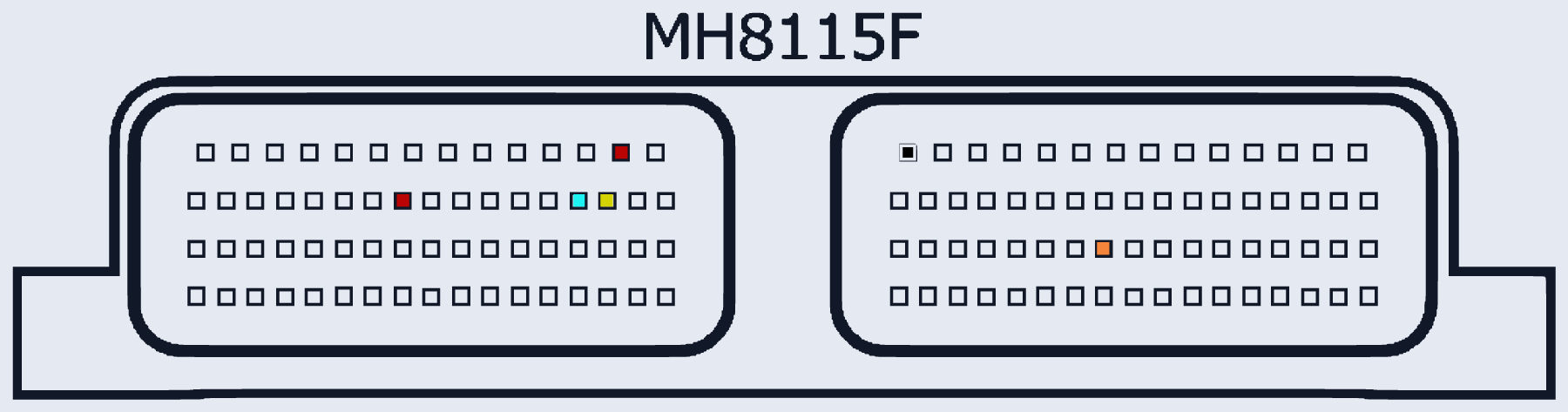

SUZUKI_MH8115F · разъём A/B
Ставился на: Suzuki
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | A (красная точка) | |
| +12V (Vpp) | B (оранжевая точка) | |
| GND (масса) | B (чёрная точка) | |
| CAN-Low | A (голубая точка) | |
| CAN-High | A (жёлтая точка) | |
| K-Line | B (зелёная точка) | Из старого источника (module31) — на текущей картинке (module79) не подсвечен |
