Suzuki Grand Vitara MH8305F

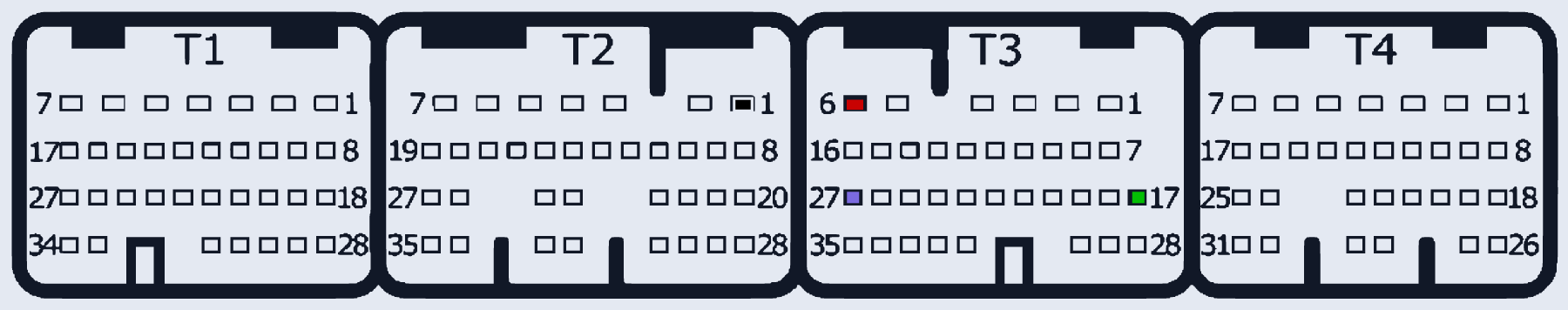

SUZUKI_GRAND_VITARA_MH8305F · разъём T1
Ставился на: Suzuki: Grand Vitara
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T3:6 | |
| GND (масса) | T2:1 | |
| Vpp | T3:27 | |
| K-Line | T3:17 |
