Suzuki Boat DF9.9/DF15 MH8xxx (Type 3)

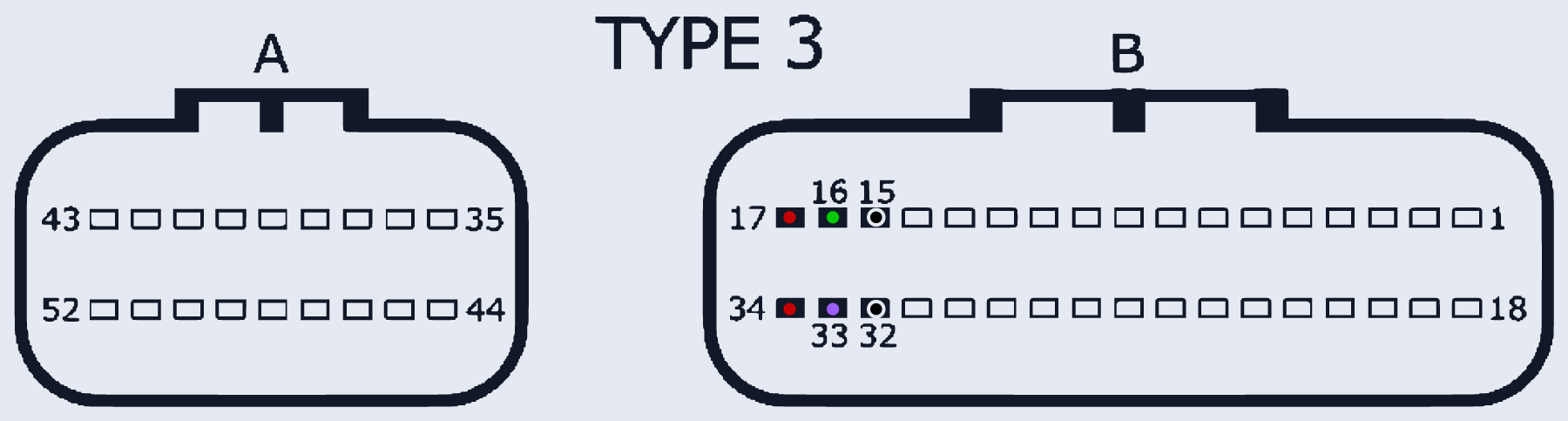

SUZUKI_BOAT_MH8xxx_TYPE3 · разъём B
Ставился на: Suzuki
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | B:17, B:34 | |
| GND (масса) | B:15, B:32 | |
| Vpp | B:33 | |
| K-Line | B:16 |
