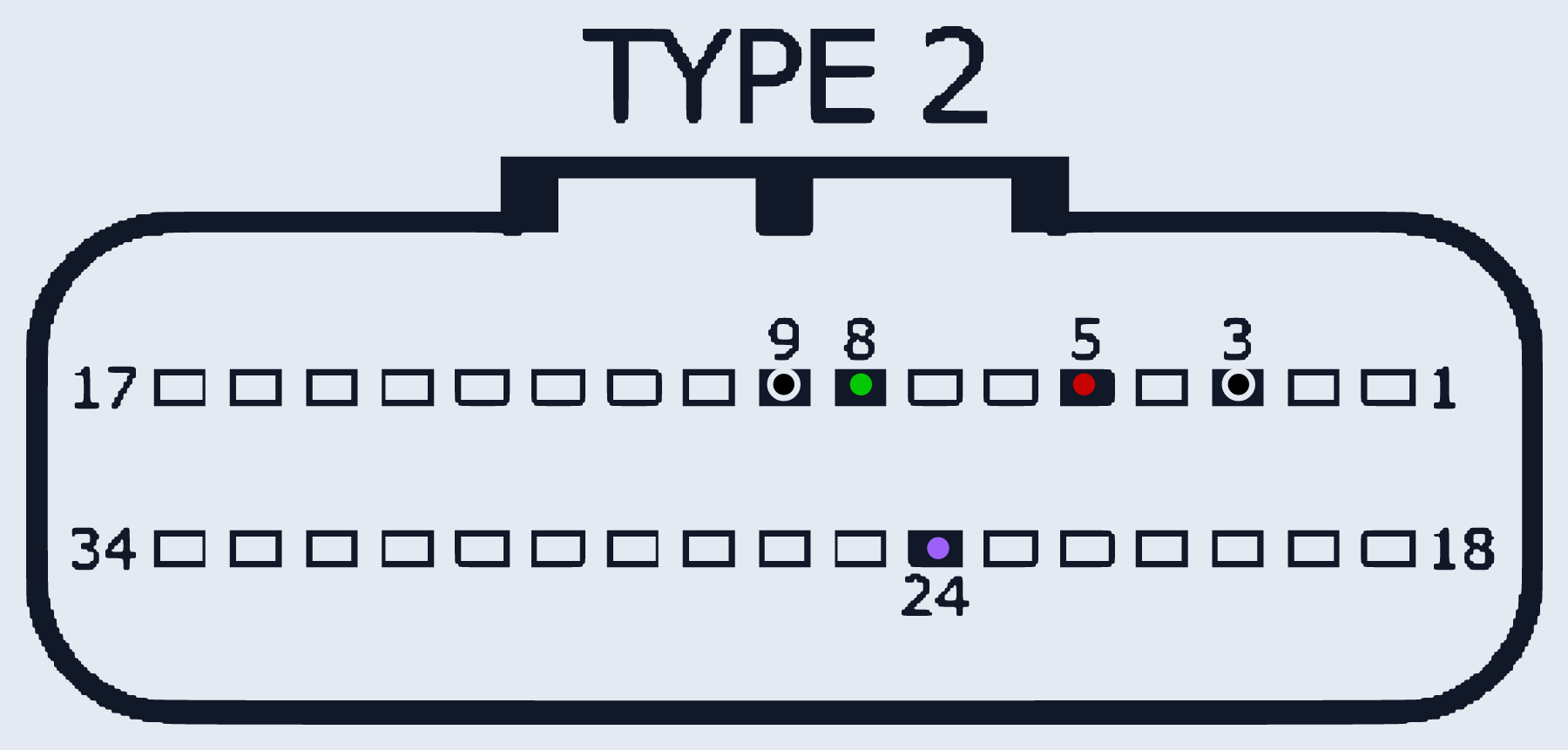

Suzuki Boat DF9.9/DF15 MH8xxx (Type 2)
SUZUKI_BOAT_MH8xxx_TYPE2
Ставился на: Suzuki
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | 5 | |
| GND (масса) | 3, 9 | |
| Vpp | 24 | |
| K-Line | 8 |
