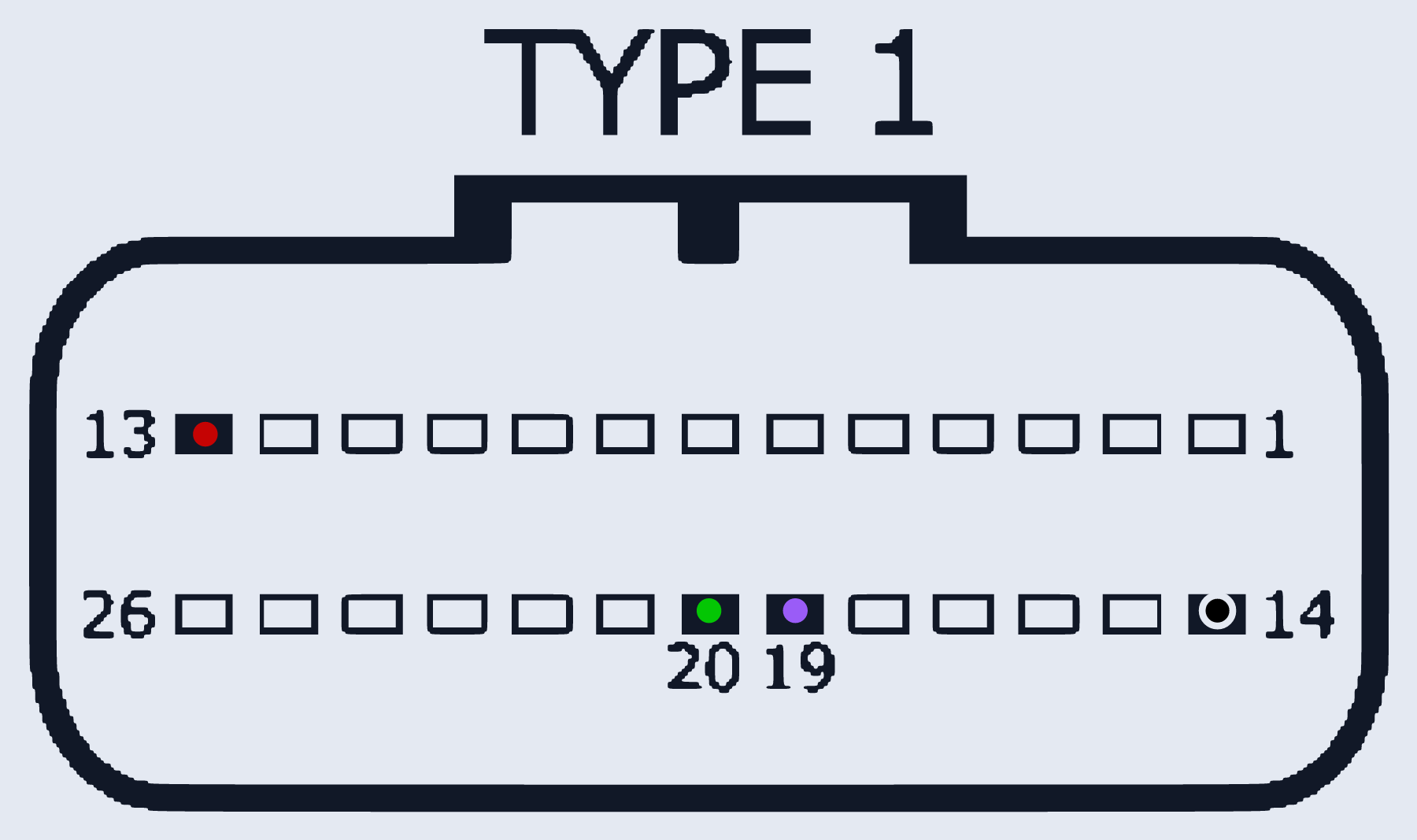

Suzuki Boat DF9.9/DF15 MH8xxx (Type 1)
SUZUKI_BOAT_MH8xxx_TYPE1
Ставился на: Suzuki
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | 13 | |
| GND (масса) | 14 | |
| Vpp | 19 | |
| K-Line | 20 |
Подключали этот блок по этой схеме?
Если всё сошлось — подтвердите. Когда схему подтвердят 3 человека и не будет сообщений об ошибке, она получит отметку «Проверено». Голосуют зарегистрированные пользователи с подтверждённой почтой.
