Subaru SH72531

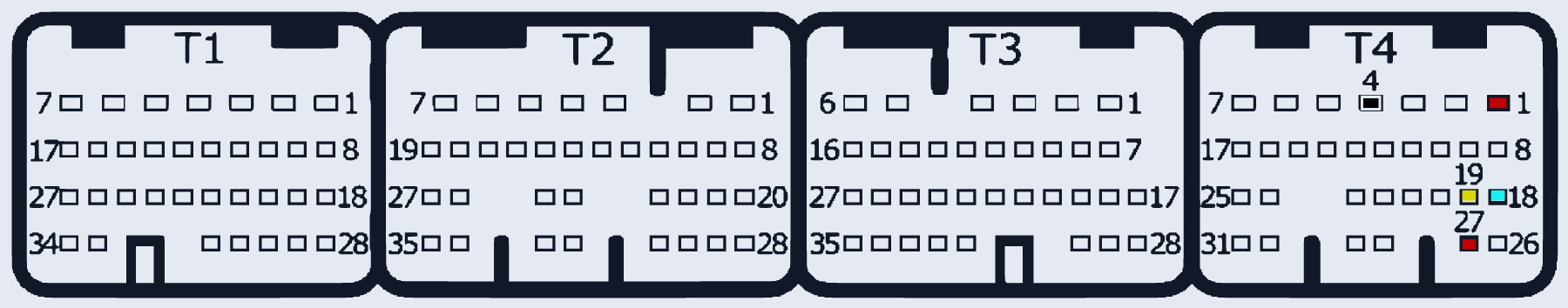

SUBARU_SH72531 · MCU SH72531 · разъём T1
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T4:1, T4:27 | |
| GND (масса) | T4:4 | |
| CAN-Low | T4:18 | |
| CAN-High | T4:19 | |
| KL30 +12 (альт. разъём M2) | M2:M1, M2:N1 | Альтернативный вариант разъёма (буквенно-цифровая сетка M1/M2), см. источник |
| GND (альт. разъём M2) | M2:N5 | Альтернативный вариант разъёма M2 |
| CAN-Low (альт. разъём M2) | M2:C2 | Альтернативный вариант разъёма M2 |
| CAN-High (альт. разъём M2) | M2:B2 | Альтернативный вариант разъёма M2 |
