Subaru SH7059/SH72543/SH72544

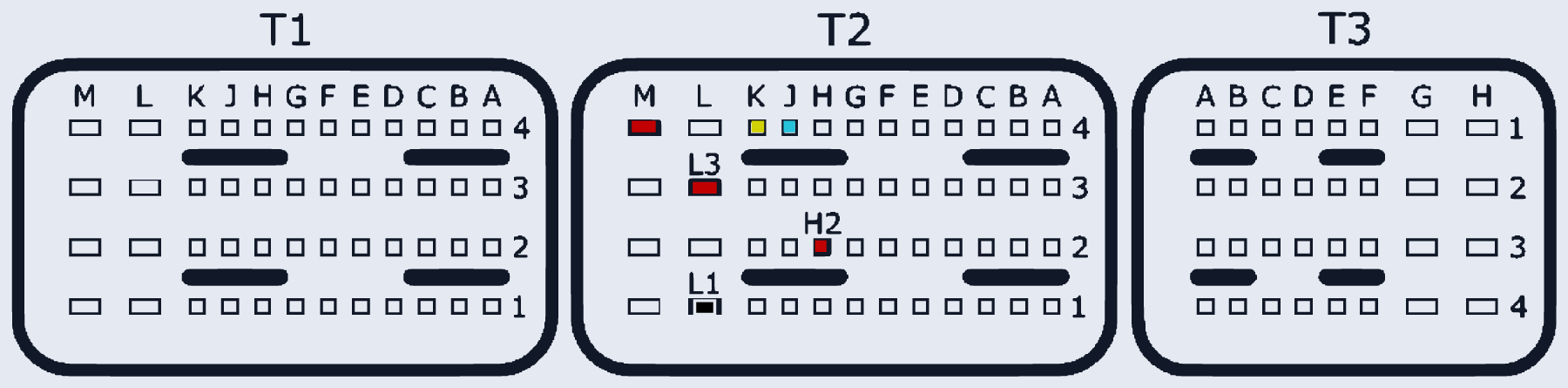

SUBARU_SH7059_SH72543_SH72544 · MCU SH7059/SH72543/SH72544 · разъём T1
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T2:M4, T2:L3, T2:H2 | |
| GND (масса) | T2:L1 | |
| CAN-Low | T2:J4 | |
| CAN-High | T2:K4 |
Подключали этот блок по этой схеме?
Если всё сошлось — подтвердите. Когда схему подтвердят 3 человека и не будет сообщений об ошибке, она получит отметку «Проверено». Голосуют зарегистрированные пользователи с подтверждённой почтой.
