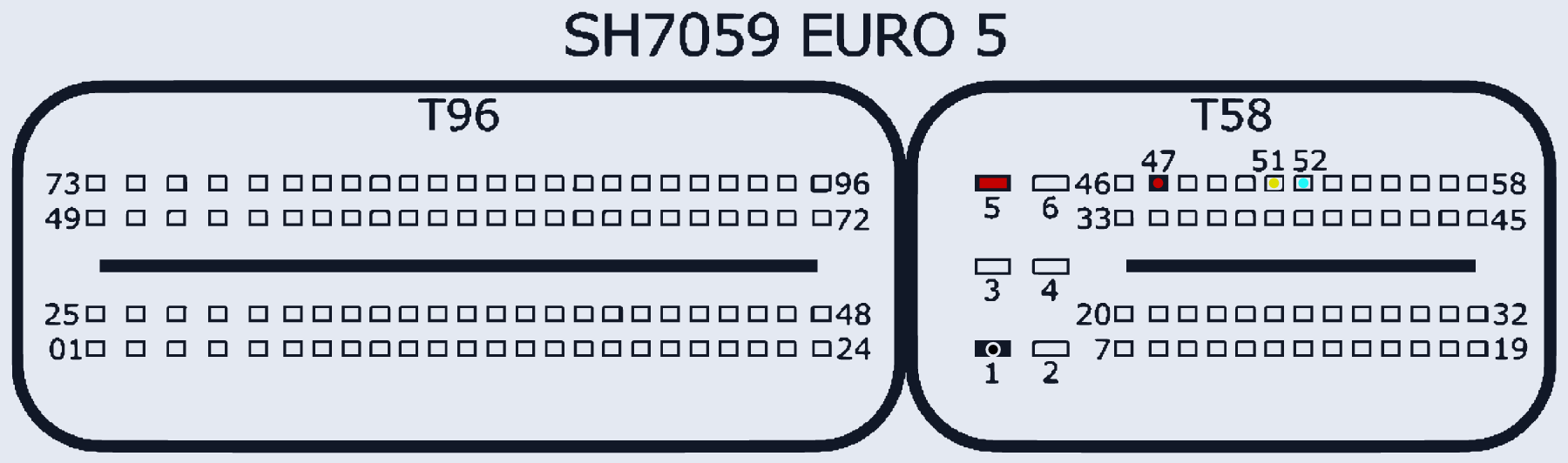

Subaru SH7059 Euro 5 (diesel)
SUBARU_SH7059_EURO5 · MCU SH7059 · разъём T96
Ставился на: Subaru
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T58:5, T58:47 | |
| GND (масса) | T58:1 | |
| CAN-Low | T58:52 | |
| CAN-High | T58:51 |
Подключали этот блок по этой схеме?
Если всё сошлось — подтвердите. Когда схему подтвердят 3 человека и не будет сообщений об ошибке, она получит отметку «Проверено». Голосуют зарегистрированные пользователи с подтверждённой почтой.
