Subaru SH7058S Stella 2008

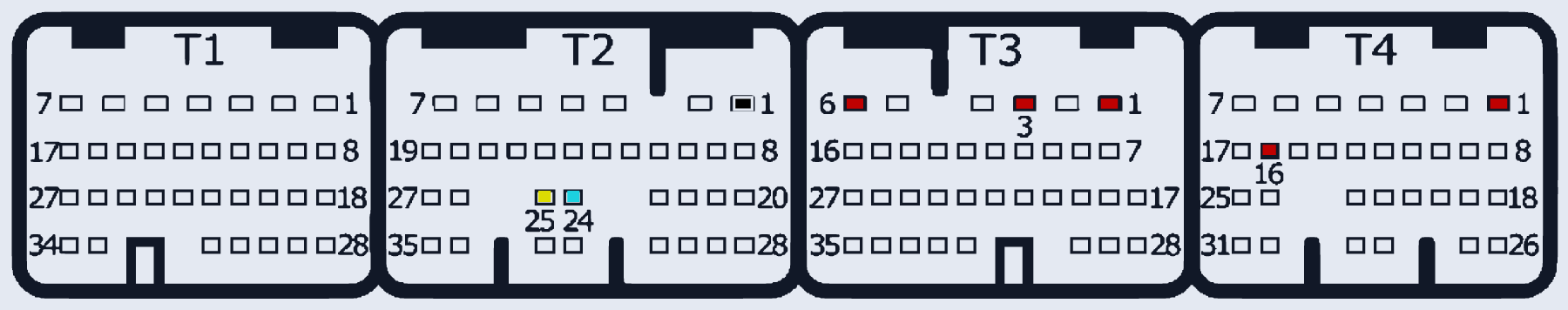

SUBARU_SH7058S_STELLA2008 · MCU SH7058S · разъём T1
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T3:1, T3:3, T3:6, T4:1, T4:16 | |
| GND (масса) | T2:1 | |
| CAN-Low | T2:24 | |
| CAN-High | T2:25 |
