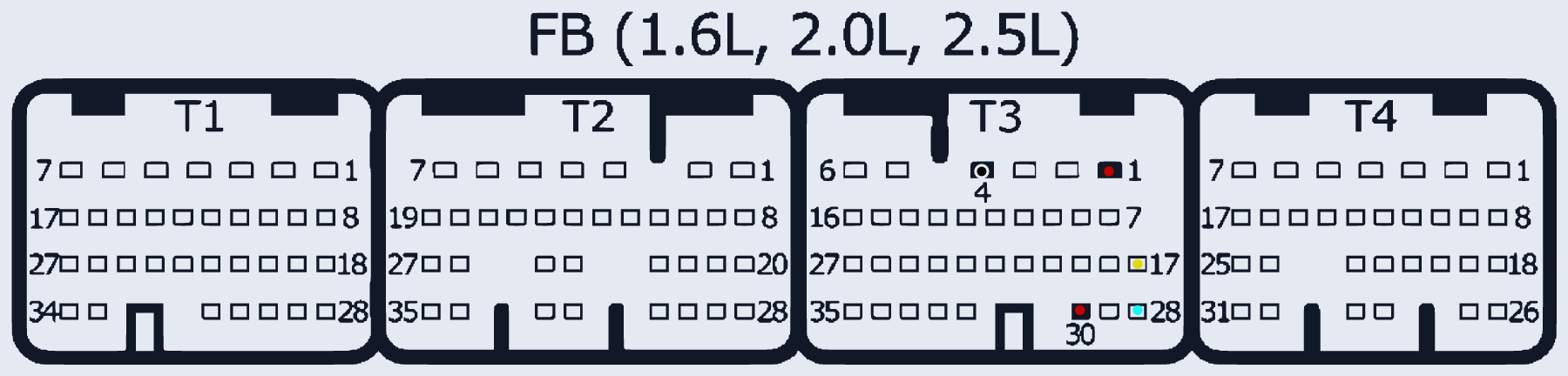

Subaru SH7058(S) plastic case FB 1.6/2.0/2.5L
SUBARU_SH7058S_PLASTIC_FB · MCU SH7058S · разъём T1
Ставился на: Subaru
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T3:1, T3:30 | |
| GND (масса) | T3:4 | |
| CAN-Low | T3:28 | |
| CAN-High | T3:17 |
