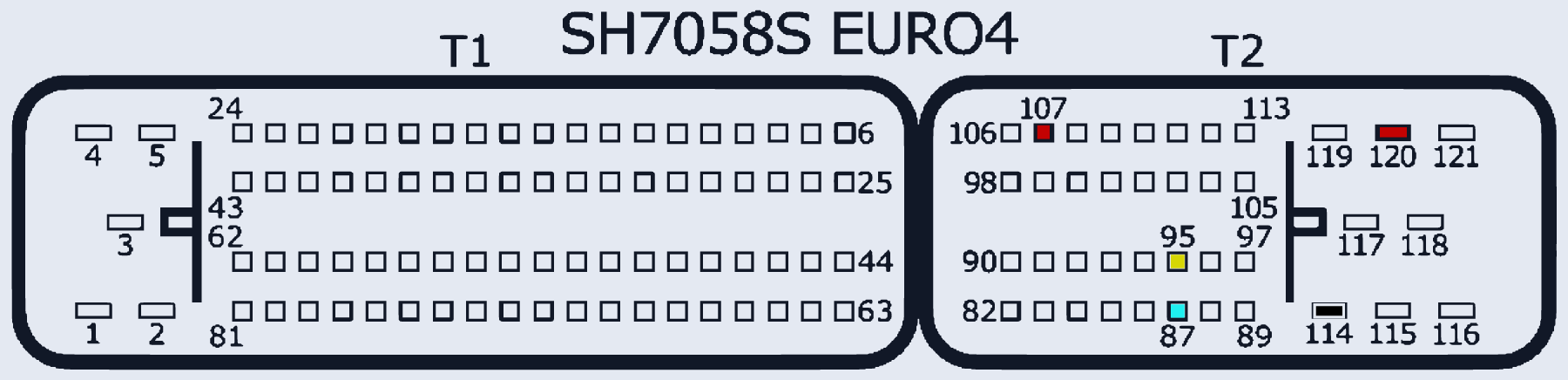

Subaru SH7058S Euro 4 (diesel)
SUBARU_SH7058S_EURO4 · MCU SH7058S · разъём T1
Ставился на: Subaru
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T2:107, T2:120 | |
| GND (масса) | T2:114 | |
| CAN-Low | T2:87 | |
| CAN-High | T2:95 |
