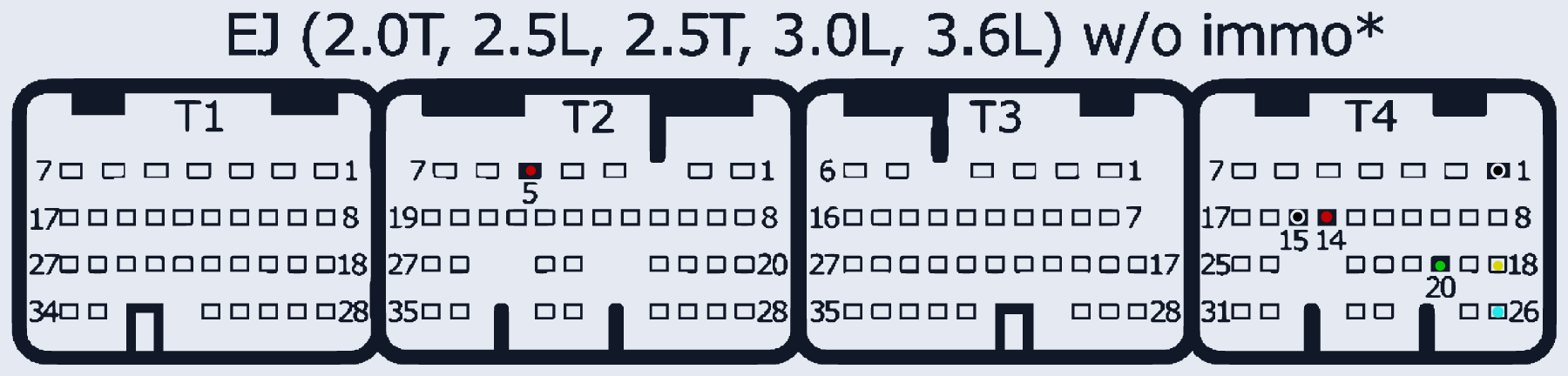

Subaru SH7055/SH7058 metal case EJ w/o immo
SUBARU_SH7055_SH7058_METAL_NOIMMO · MCU SH7055/SH7058 · разъём T1
Ставился на: Subaru
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T2:5, T4:14 | |
| GND (масса) | T4:1, T4:15 | |
| K-Line | T4:20 | |
| CAN-Low | T4:26 | |
| CAN-High | T4:18 |
Подключали этот блок по этой схеме?
Если всё сошлось — подтвердите. Когда схему подтвердят 3 человека и не будет сообщений об ошибке, она получит отметку «Проверено». Голосуют зарегистрированные пользователи с подтверждённой почтой.
