Subaru Legacy (JDM) EJ204

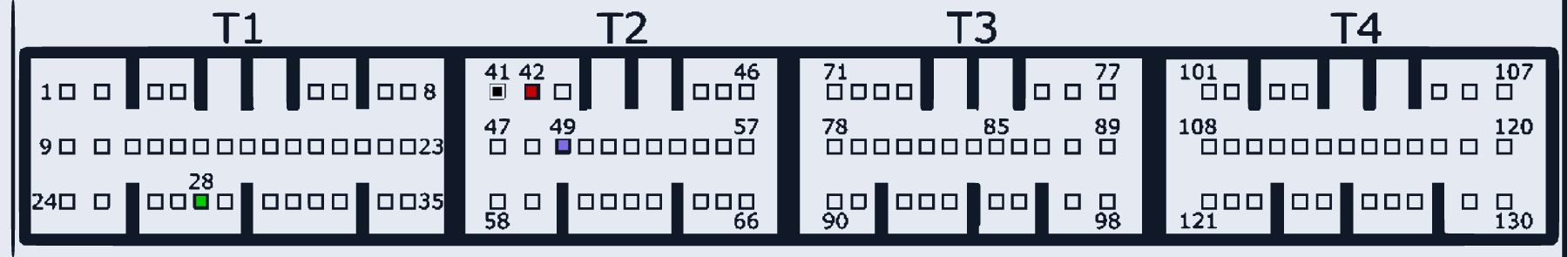

SUBARU_LEGACY_JDM_EJ204 · разъём T1
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T2:42 | |
| GND (масса) | T2:41 | |
| Vpp | T2:49 | |
| K-Line | T1:28 |
Подключали этот блок по этой схеме?
Если всё сошлось — подтвердите. Когда схему подтвердят 3 человека и не будет сообщений об ошибке, она получит отметку «Проверено». Голосуют зарегистрированные пользователи с подтверждённой почтой.
