Kia/Hyundai SIM2K-305 TCU

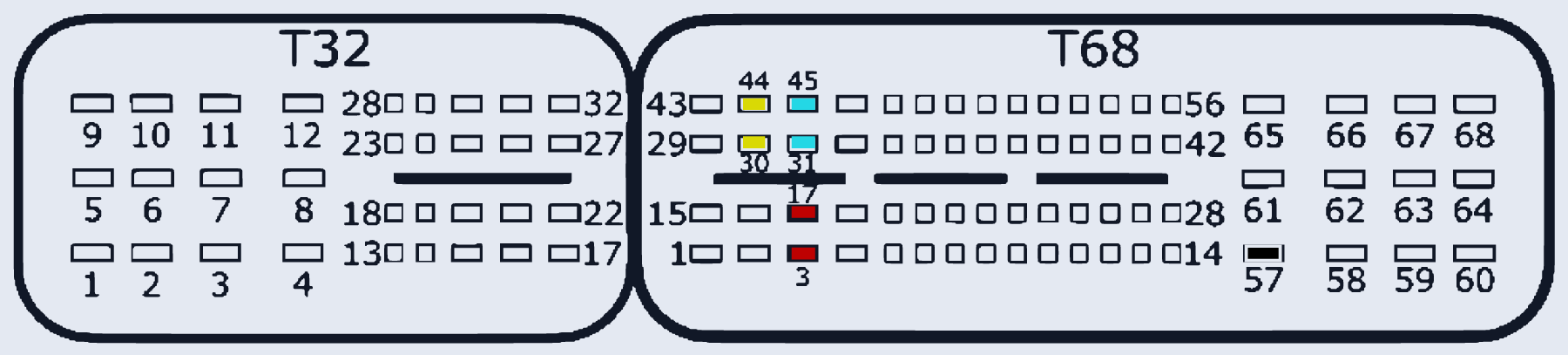

SIM2K305 · разъём T32/T68
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T68:3, T68:17 | |
| GND (масса) | T68:57 | |
| CAN-Low | T68:45 | |
| CAN-High | T68:44 | |
| CCP CAN-Low (диагностика на столе) | T68:31 | используется для чтения на столе, не для работы на авто |
| CCP CAN-High (диагностика на столе) | T68:30 | используется для чтения на столе, не для работы на авто |
Подключали этот блок по этой схеме?
Если всё сошлось — подтвердите. Когда схему подтвердят 3 человека и не будет сообщений об ошибке, она получит отметку «Проверено». Голосуют зарегистрированные пользователи с подтверждённой почтой.
