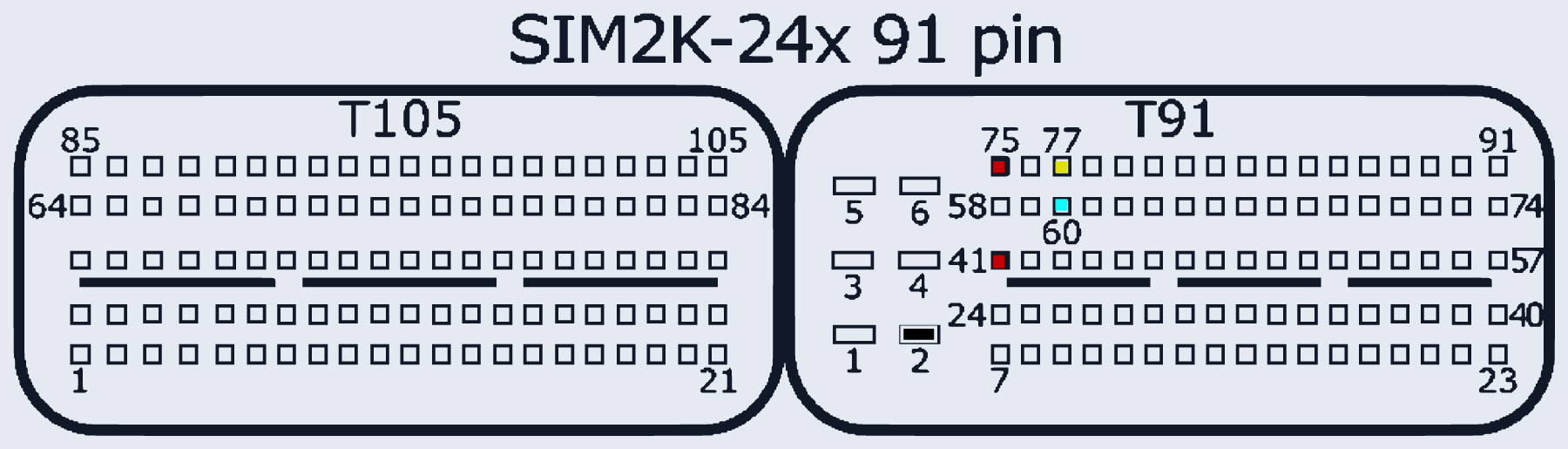

Kia/Hyundai SIM2K-24x TCU (91 pin)
SIM2K24X_91PIN · разъём T105/T91
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T91:75, T91:41 | |
| GND (масса) | T91:2 | |
| CAN-Low | T91:60 | |
| CAN-High | T91:77 |
