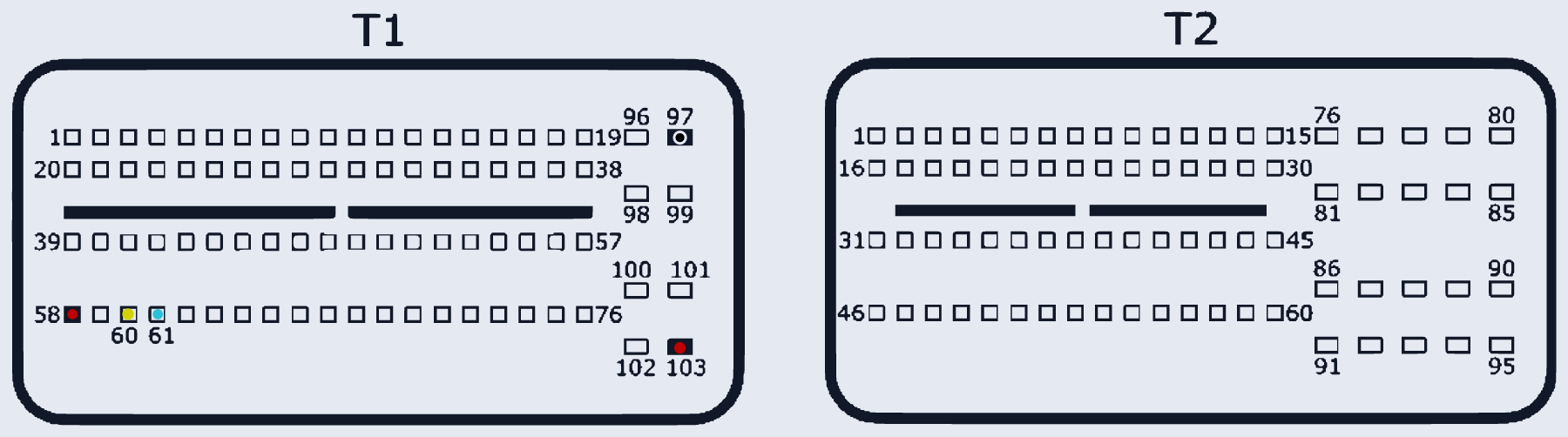

Ford SID211 (Engine Control Unit)
SID211 · разъём T1
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T1:58, T1:103 | |
| GND (масса) | T1:97 | |
| CAN-Low | T1:61 | |
| CAN-High | T1:60 |
