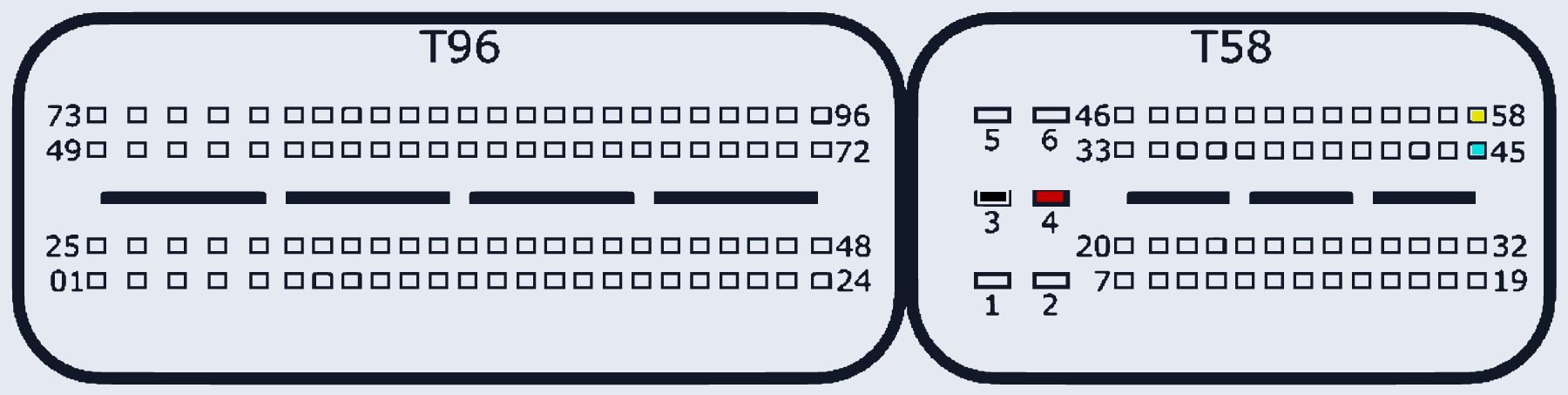

Bosch SH705x (Volvo 2.4L, T96/T58)
SH705X_VOLVO_24L_T96T58 · разъём T58
Ставился на: Volvo
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T58:4 | |
| GND (масса) | T58:3 | |
| CAN-Low | T58:45 | |
| CAN-High | T58:58 |
Подключали этот блок по этой схеме?
Если всё сошлось — подтвердите. Когда схему подтвердят 3 человека и не будет сообщений об ошибке, она получит отметку «Проверено». Голосуют зарегистрированные пользователи с подтверждённой почтой.
