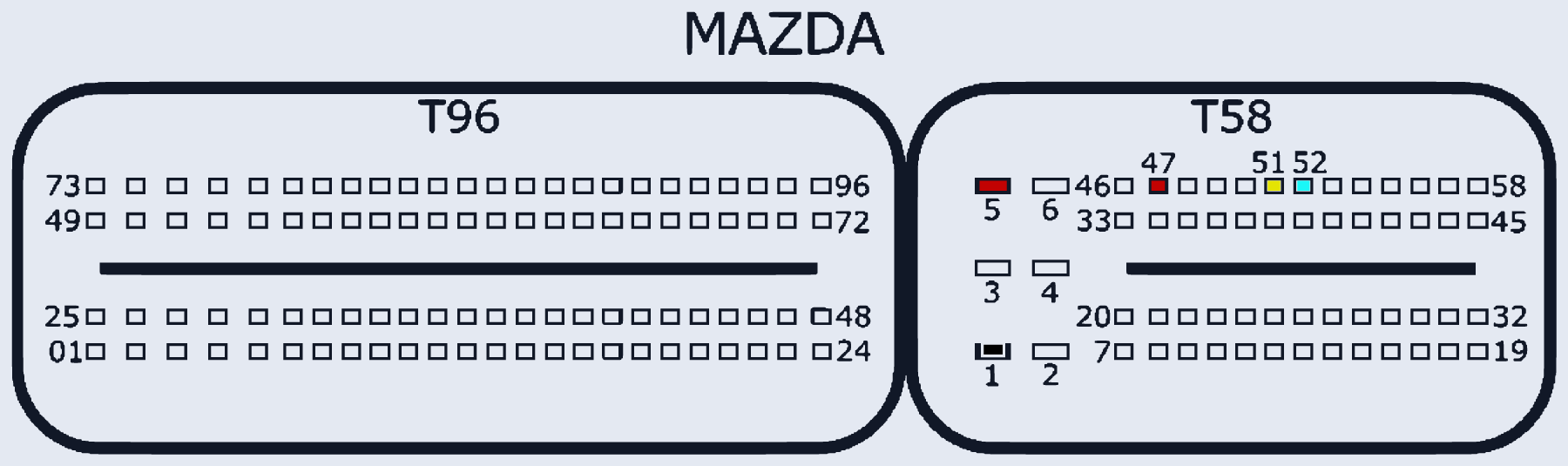

Bosch SH705x (Diesel, MAZDA, T96/T58)
SH705X_MAZDA · разъём T58
Ставился на: Mazda
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T58:5, T58:47 | |
| GND (масса) | T58:1 | |
| CAN-Low | T58:52 | |
| CAN-High | T58:51 |
