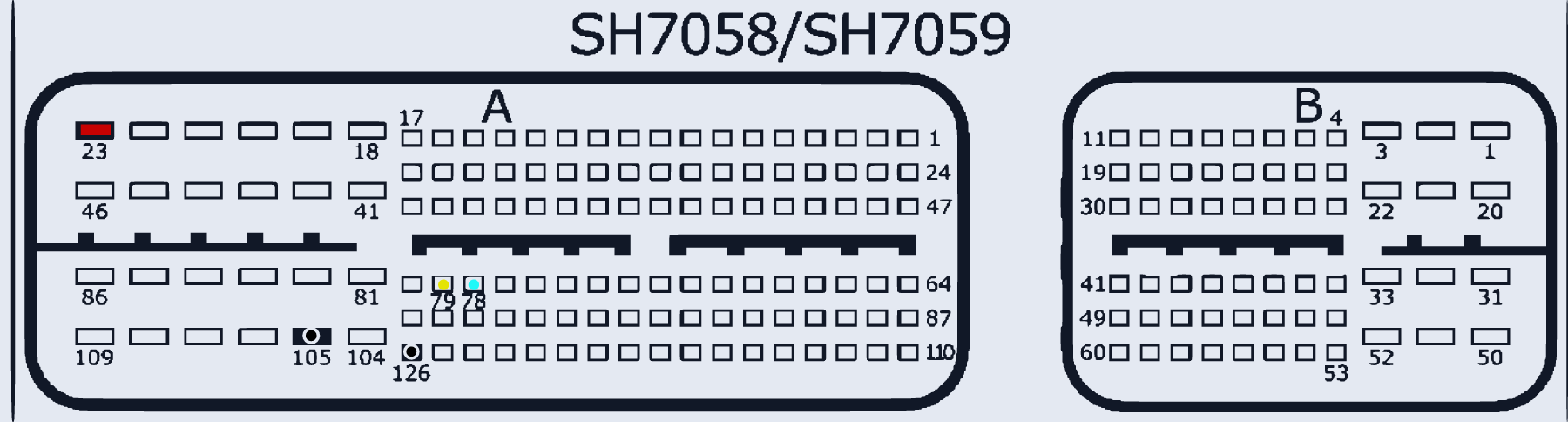

Bosch SH7058/SH7059 (Isuzu NPR/NQR 5.2L, A/B)
SH7058_SH7059_ISUZU_NPR_AB · разъём A
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | A:23 | |
| GND (масса) | A:105, A:126 | |
| CAN-Low | A:78 | |
| CAN-High | A:79 |
