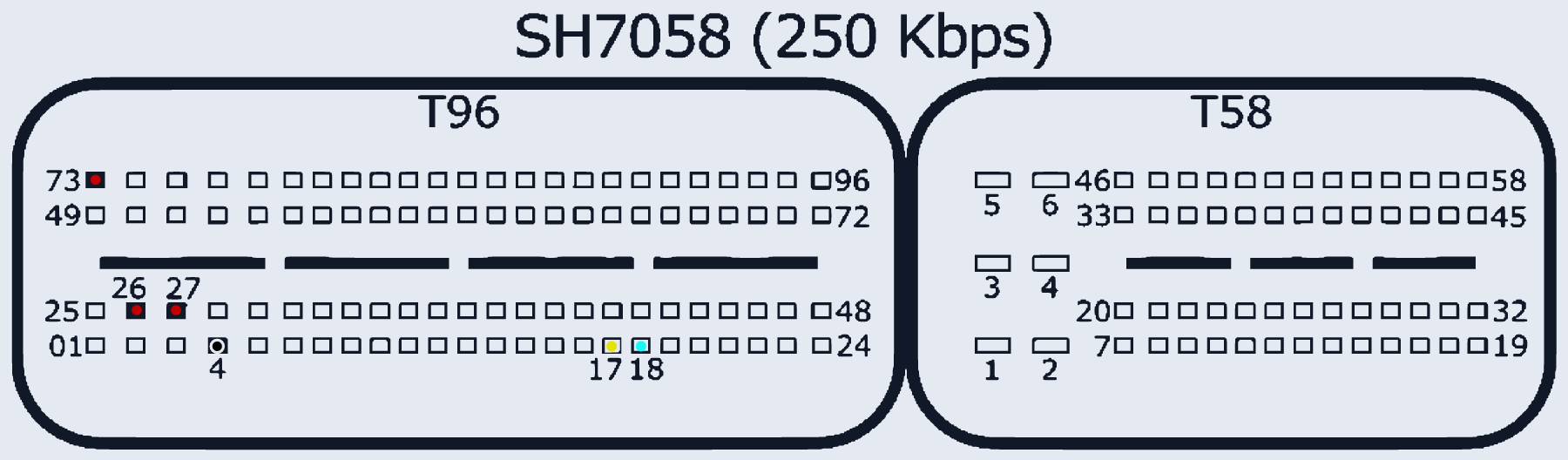

Bosch SH7058 (Isuzu NPR/NQR 5.2L, 250 Kbps, T96/T58)
SH7058_ISUZU_NPR_250K · разъём T96
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T96:26, T96:27, T96:73 | |
| GND (масса) | T96:4 | |
| CAN-Low | T96:18 | |
| CAN-High | T96:17 |
Подключали этот блок по этой схеме?
Если всё сошлось — подтвердите. Когда схему подтвердят 3 человека и не будет сообщений об ошибке, она получит отметку «Проверено». Голосуют зарегистрированные пользователи с подтверждённой почтой.
