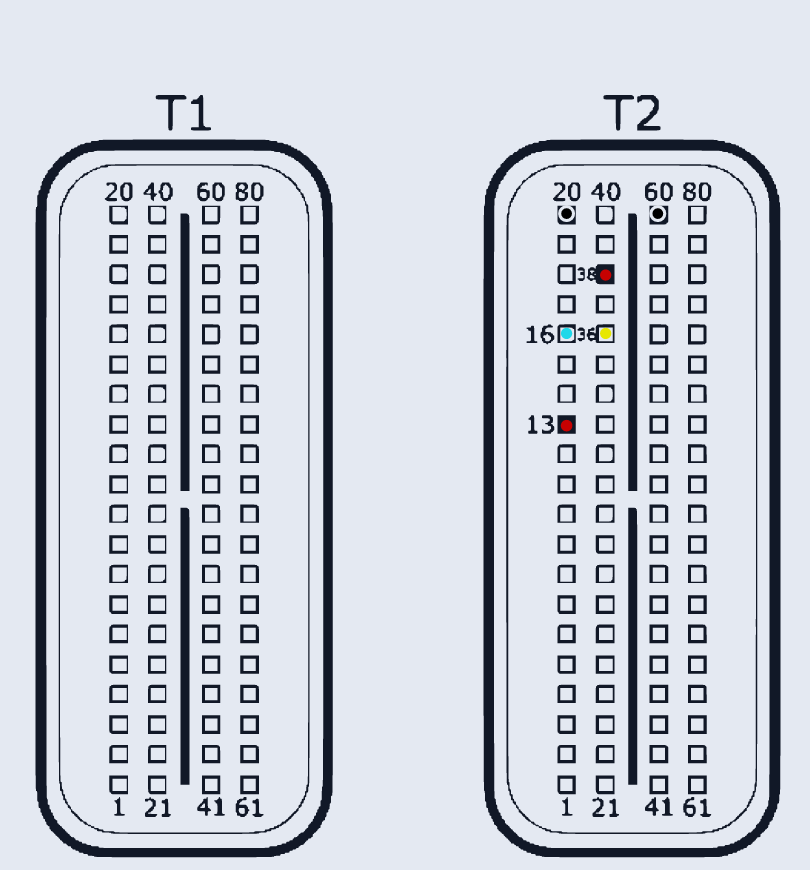

Bosch SH7058 (Diesel Truck, generic, T1/T2)
SH7058_DIESEL_TRUCK · разъём T2
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T2:13, T2:38 | |
| GND (масса) | T2:20, T2:60 | |
| CAN-Low | T2:16 | |
| CAN-High | T2:36 |
