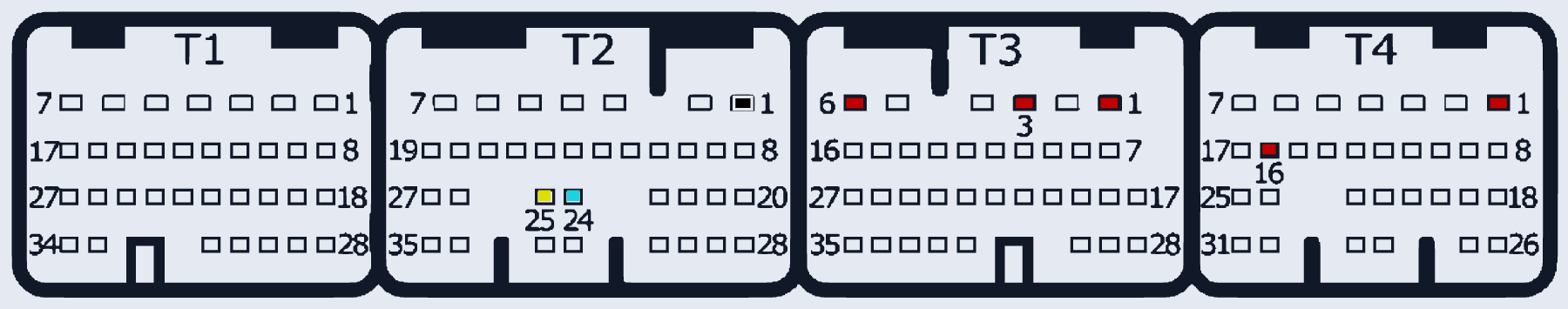

Bosch SH7058S (Subaru Stella 2008, T1-T4)
SH7058S_SUBARU_STELLA_2008 · разъём T1-T4
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T3:1, T3:3, T3:6, T4:1, T4:16 | |
| GND (масса) | T2:1 | |
| CAN-Low | T2:24 | |
| CAN-High | T2:25 |
Подключали этот блок по этой схеме?
Если всё сошлось — подтвердите. Когда схему подтвердят 3 человека и не будет сообщений об ошибке, она получит отметку «Проверено». Голосуют зарегистрированные пользователи с подтверждённой почтой.
