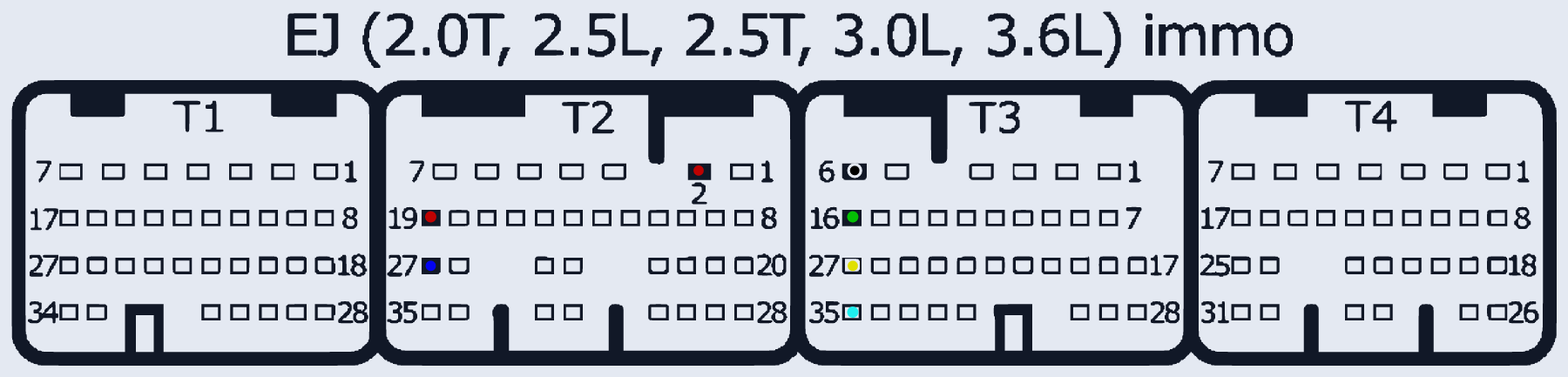

Bosch SH7058(S) (Subaru EJ 2.0T/2.5L/2.5T/3.0L/3.6L, Plastic Case, с иммобилайзером)
SH7058S_SUBARU_EJ_IMMO · разъём T2/T3
Ставился на: Subaru
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T2:2, T2:19 | |
| GND (масса) | T3:6 | |
| K-Line | T3:16 | не используется (Not used) |
| TEST | T2:27 | не используется (Not used) |
| CAN-Low | T3:35 | |
| CAN-High | T3:27 |
