Bosch SH7055 (Suzuki Jimny, Liana, T1-T4)

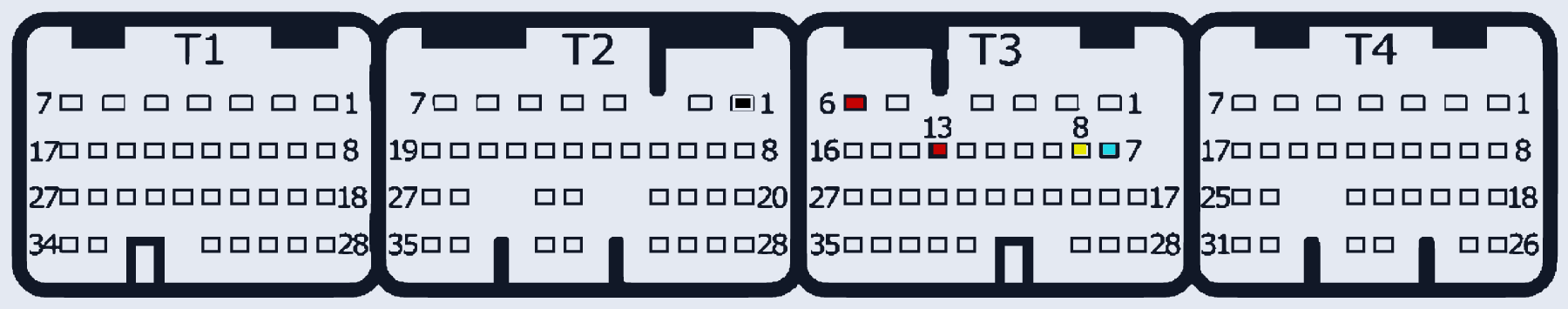

SH7055_SUZUKI_JIMNY_LIANA · разъём T1-T4
Ставился на: Suzuki: Jimny, Liana
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T3:6, T3:13 | |
| GND (масса) | T2:1 | |
| CAN-Low | T3:7 | |
| CAN-High | T3:8 |
