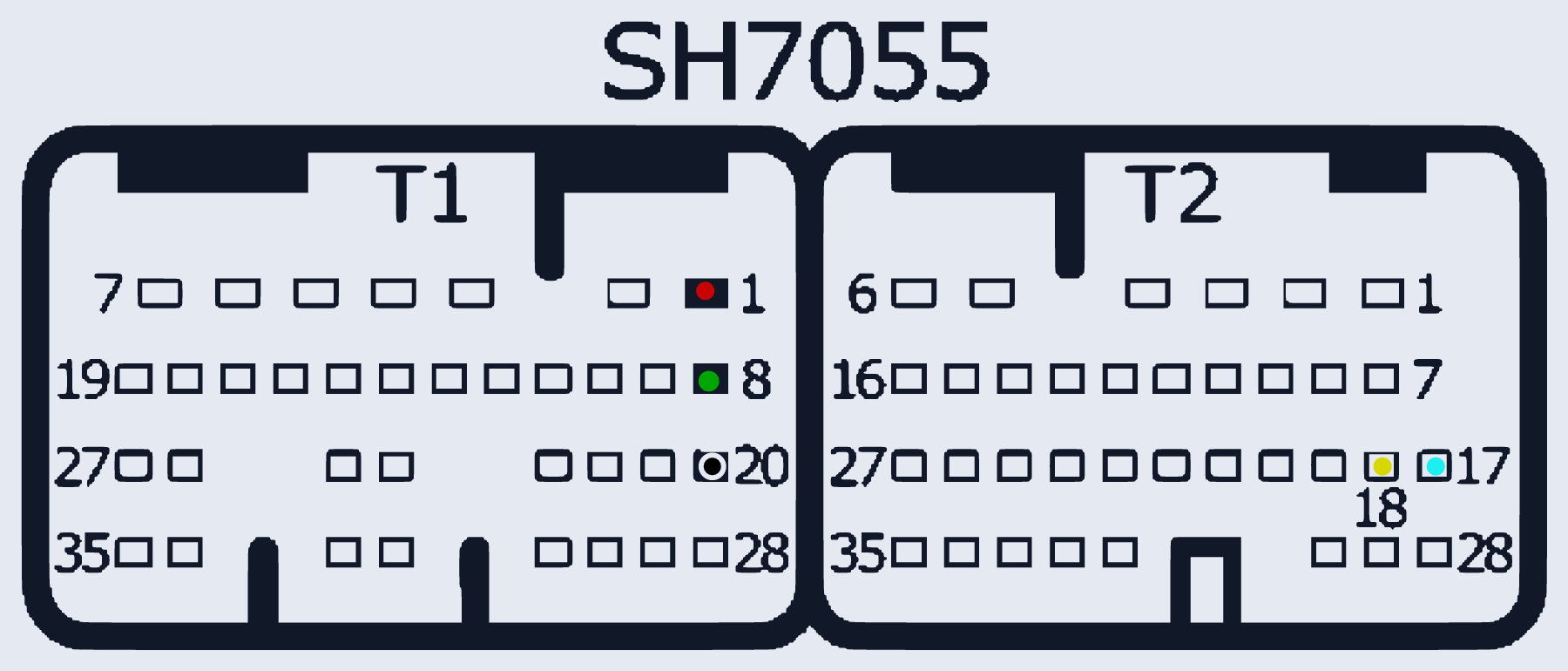

Bosch SH7055 (Subaru TCU, T1/T2)
SH7055_SUBARU_TCU · разъём T1/T2
Ставился на: Subaru
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T1:1 | |
| GND (масса) | T1:20 | |
| K-Line | T1:8 | не используется (Not used) |
| CAN-Low | T2:17 | |
| CAN-High | T2:18 |
Подключали этот блок по этой схеме?
Если всё сошлось — подтвердите. Когда схему подтвердят 3 человека и не будет сообщений об ошибке, она получит отметку «Проверено». Голосуют зарегистрированные пользователи с подтверждённой почтой.
