Bosch SH7055 (Subaru 22611-AG57X, T1-T5)

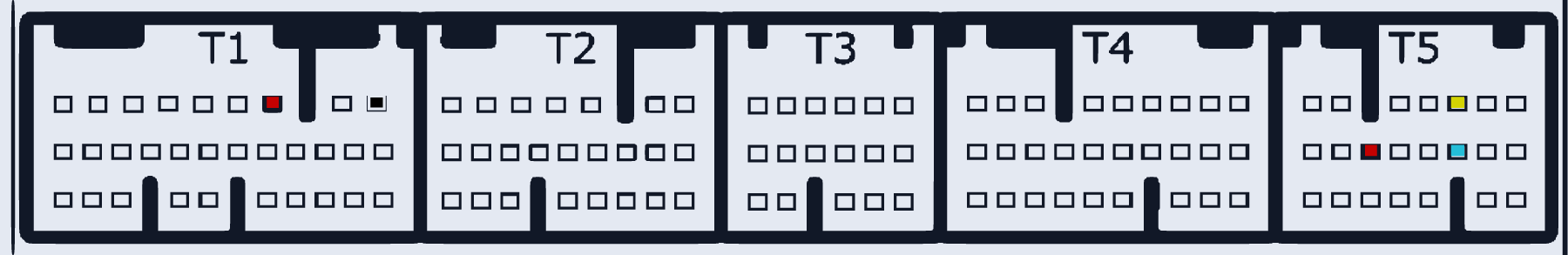

SH7055_SUBARU_22611_AG57X · разъём T1-T5
Ставился на: Subaru
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T1, T5 (красные точки: 1 на T1, 1 на T5) | |
| GND (масса) | T1 (чёрная точка) | |
| CAN-Low | T5 (голубая точка) | |
| CAN-High | T5 (жёлтая точка) |
