Bosch SH7055/SH7058 (Mazda 3 (BK) Z6)

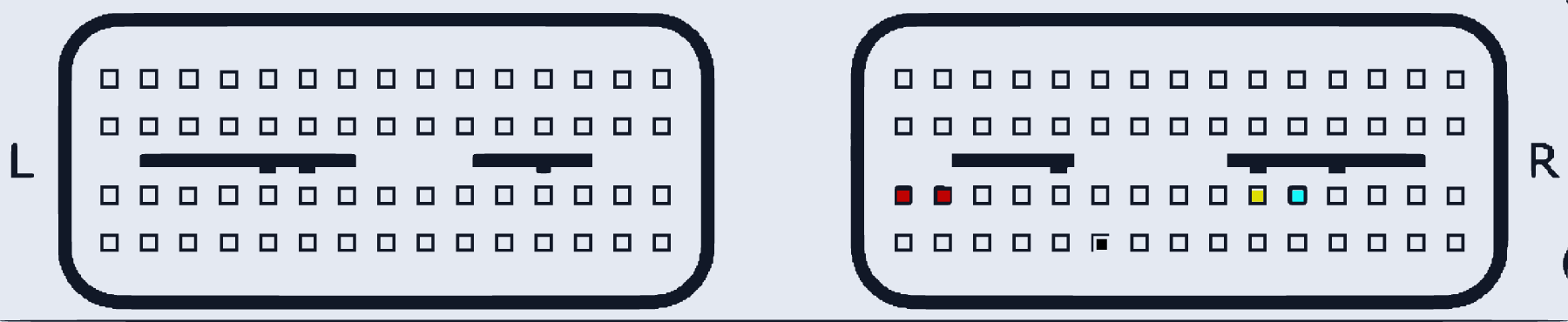

SH7055_SH7058_MAZDA3_BK_Z6 · разъём R
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | R (2 красные точки) | |
| GND (масса) | R (чёрная точка) | |
| CAN-Low | R (голубая точка) | |
| CAN-High | R (жёлтая точка) |
