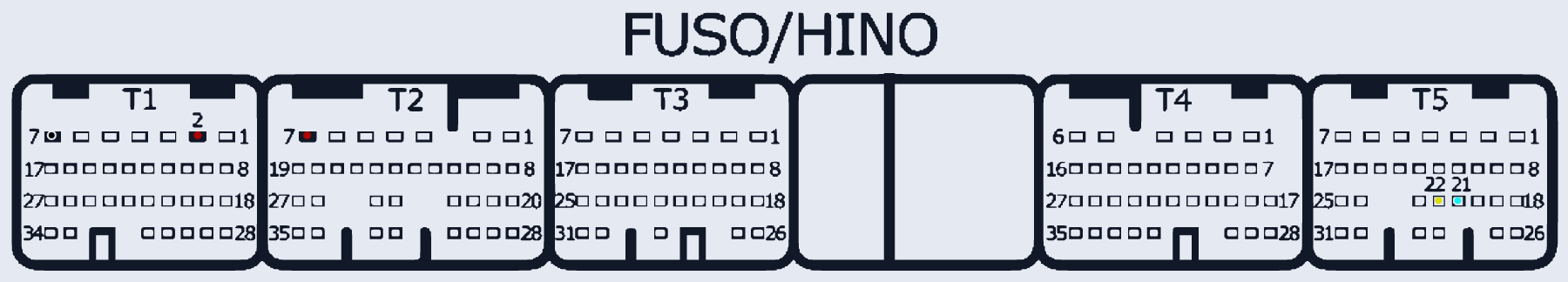

Bosch SH7055/SH7058 (Diesel Truck, Fuso/Hino, T1-T5)
SH7055_SH7058_FUSO_HINO · разъём T1-T5
Ставился на: Mitsubishi
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T1:2, T2:7 | |
| GND (масса) | T1:7 | |
| CAN-Low | T5:21 | |
| CAN-High | T5:22 |
